GB/T51447-2021《建筑信息模型存储标准》实施后，BIM数据交付要从模型文件走向可追溯资产【附PDF下载】

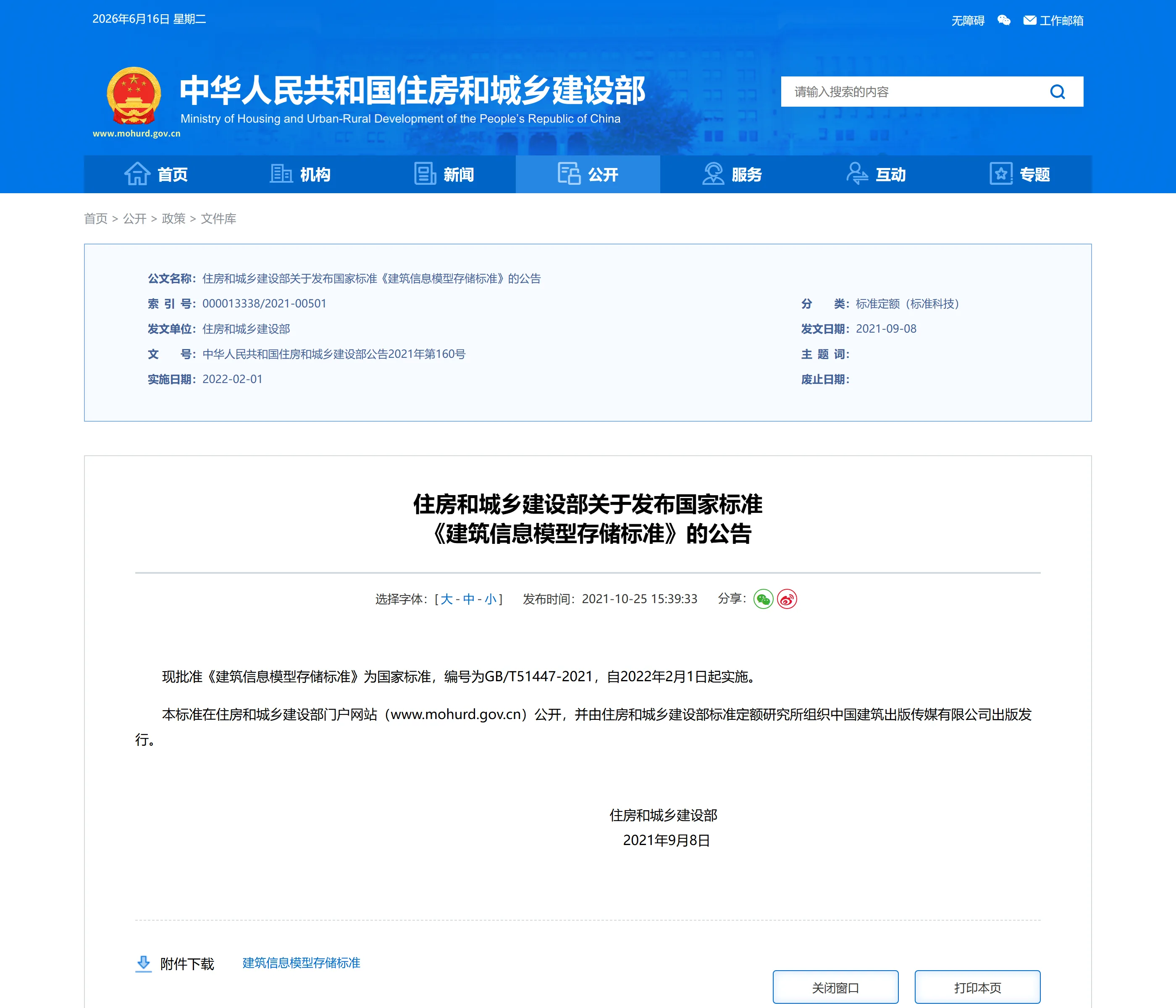

2021年9月8日，中华人民共和国住房和城乡建设部发布《建筑信息模型存储标准》相关公告，标准编号为GB/T51447-2021，自2022年2月1日起实施。

BIM数据存储首先解决跨阶段可用的问题

第1.0.2条明确，本标准适用于建筑工程全生命期各个阶段的建筑信息模型数据存储，并适用于建筑信息模型应用软件输入和输出数据通用格式及一致性的验证。这个范围覆盖设计、施工、运维等多个阶段，也覆盖不同软件之间的数据输入输出。

这意味着BIM数据交付不能只交一个可视化模型文件。项目后续还要面对审查、施工协同、竣工交付、设施运维、资产管理、CIM接入和数字孪生应用，如果模型在不同阶段、不同软件、不同平台之间语义不一致，后续业务就会变成反复清洗和重建数据。

项目环境要记录单位、坐标、精度和对象目录

第3.1.4条提出，本标准中未涉及的对象、元素和实体，可按IFC的扩展机制自行扩展。这个规定为行业和项目差异留下了扩展空间，但扩展也意味着更需要稳定的数据框架和命名规则，避免各项目各自扩展后无法互认。

第3.2.1条提出，在项目数据集中应包含一个项目实例，用以描述整体环境，并提供所包含对象的目录。第3.2.3条要求在项目环境中定义项目数据集的缺省单位。第3.2.4条要求定义坐标系、正北方向、精度以及其他应用于项目或项目库中所有几何体的数值，并针对三维模型及二维表达创建主要几何表示环境。

这些要求对模型入库很关键。城市级CIM平台、园区数字孪生或城市生命线场景中，建筑模型往往要和地理空间、地下管线、道路桥梁、物联感知点位叠加使用。只要坐标、单位、正北方向或精度处理不一致，模型就可能出现偏移、缩放错误或空间关系失真。中科复兴在相关平台建设中，应把模型入库前的坐标、单位、精度和对象目录检查作为基础工序，而不是后期修补工作。

对象关系决定模型是不是有业务语义

标准第3章把模型数据拆成项目、对象定义、对象关联、产品形状、组合、任务指派、连接、根追踪和资源等内容。第3.3.2条提出，用名称、数值以及单位三元素定义的属性集可与对象或对象类型关联。第3.4.1条至第3.4.6条还允许对象或对象类型关联外部信息源、外部文档、对象库、对象批准、对象约束和材料。

更进一步，第3.7.5条提到元素与其他对象之间可能连接应使用接口关系，接口可通过电缆、管道或导管在设备间相互连接嵌套。第3.8.2条至第3.8.6条围绕参与者、控制、产品、过程、资源等关系组织模型信息。第3.9.1条至第3.9.9条则规定对象可以参与多种连接关系，包括空间结构包含物理元素、控制元素通过控制流关系表明逻辑行为、顺序链接关系表示任务、程序和事件的时间先后。

这些条文说明，BIM模型不是几何壳体集合。建筑、机电、消防、管线、设备、控制系统、材料、文档、责任主体、审批约束、施工过程都可以通过结构化关系进入模型。只有这些关系被保留下来，模型才能服务运维检修、资产管理、空间查询、设备联动和应急处置。

唯一标识和修订控制是长期管理的底线

第3.10.1条提出，所有具有语义重要性的实体都应派生自根IfcRoot，且数据集内应使用压缩的全局唯一标识符IFC-GUID对实例进行识别。第3.10.3条提出，可使用模型服务器进行修订控制。第7.22.1条还规定工具资源模式定义所有权和变更的基本概念，包括应用程序、所有者、最后修改人、最后修改日期等信息。第7.22.2条进一步提出，IFC对象的编码字符串标识符应采用全球唯一标识类型标识，并由压缩算法生成固定的22个字符长度。

对项目交付来说，这些要求比“模型看起来完整”更重要。没有稳定唯一标识，同一个设备、空间、管线或构件在版本更新后就很难被持续追踪；没有修订控制和所有权信息，也很难判断某个对象是谁创建、何时修改、用什么应用修改、是否仍是有效版本。对于资产运营和监管平台，唯一标识、版本、归属和变更记录应当成为模型入库验收的硬指标。

第8章把存储和交换格式说清楚了

第8.1.1条提出，模型数据的持久化存储及模型数据的交换宜以文件形式实现。第8.1.2条明确，进行数据交换时，应确保交换过程中的数据安全及数据完整。第8.2.1条至第8.2.3条规定，对模型数据进行持久化存储时，宜将数据存储为EXPRESS语言文件或XML语言文件；模型数据可存储为一个或若干个EXPRESS或XML格式文件，且应符合模型EXPRESS或XML数据模式定义；作为选项，也可存储为一个或若干个STEP格式文件，并同样符合相应数据模式定义。

这部分解决的是模型文件交付的基本秩序。不同软件、平台、专业之间交换BIM数据时，不能只依赖某个软件私有格式。EXPRESS、XML、STEP等格式要求，本质上是在降低跨系统读取、验证和归档的障碍，让模型数据能够脱离单一工具长期保存。

交换文件不能只包含模型本体

第8.3.1条提出，宜将模型数据以文件形式交换，并可对交换物进行打包和解包、压缩和解压缩，以及加密和解密。第8.3.2条明确，交换文件宜由元数据文件、模型文件、模型引用文件三部分组成，且应仅有一个元数据文件。第8.3.3条提出，元数据应描述数据供给者、数据版本、模型文件格式及数量、模型引用文件格式及数量等数据交换相关信息。第8.3.5条还规定，图像、视频、音频、文本等被建筑信息模型中引用的文件，应以独立文件形式存在，并作为交换物的一部分随模型文件一起交换。

这一组条文对数字化交付很实用。模型本体之外，元数据告诉平台“这是谁提供的、哪个版本、有哪些模型文件和引用文件”；引用文件则保证图纸、图片、文档、音视频等外部资料不会在交换过程中丢失。对业主和运营单位来说，完整交付包比单个模型文件更可靠，也更适合长期归档、复核和二次利用。

平台入库时建议重点核四件事

第一，核项目环境：坐标系、单位、正北方向、精度、对象目录是否完整。第二，核语义关系：对象属性集、材料、文档、控制关系、连接关系、空间包含关系和过程关系是否保留。第三，核唯一标识和版本：IFC-GUID、对象归属、最后修改信息、修订控制是否可追踪。第四，核交换包完整性：是否包含元数据文件、模型文件、模型引用文件，文件格式是否符合EXPRESS、XML或STEP要求，压缩、加密和完整性校验是否可执行。

把这四件事做扎实，BIM数据才更容易进入CIM基础平台、工程建设管理平台、设施运维系统和城市数字孪生底座。否则模型交付即使外观精细，也可能因为缺少语义、版本和引用资料而难以复用。

标准PDF下载

《建筑信息模型存储标准》PDF下载
