CJJ34-2010《城镇供热管网设计标准》实施后，供热管网监控和调度要补哪些能力【附PDF下载】

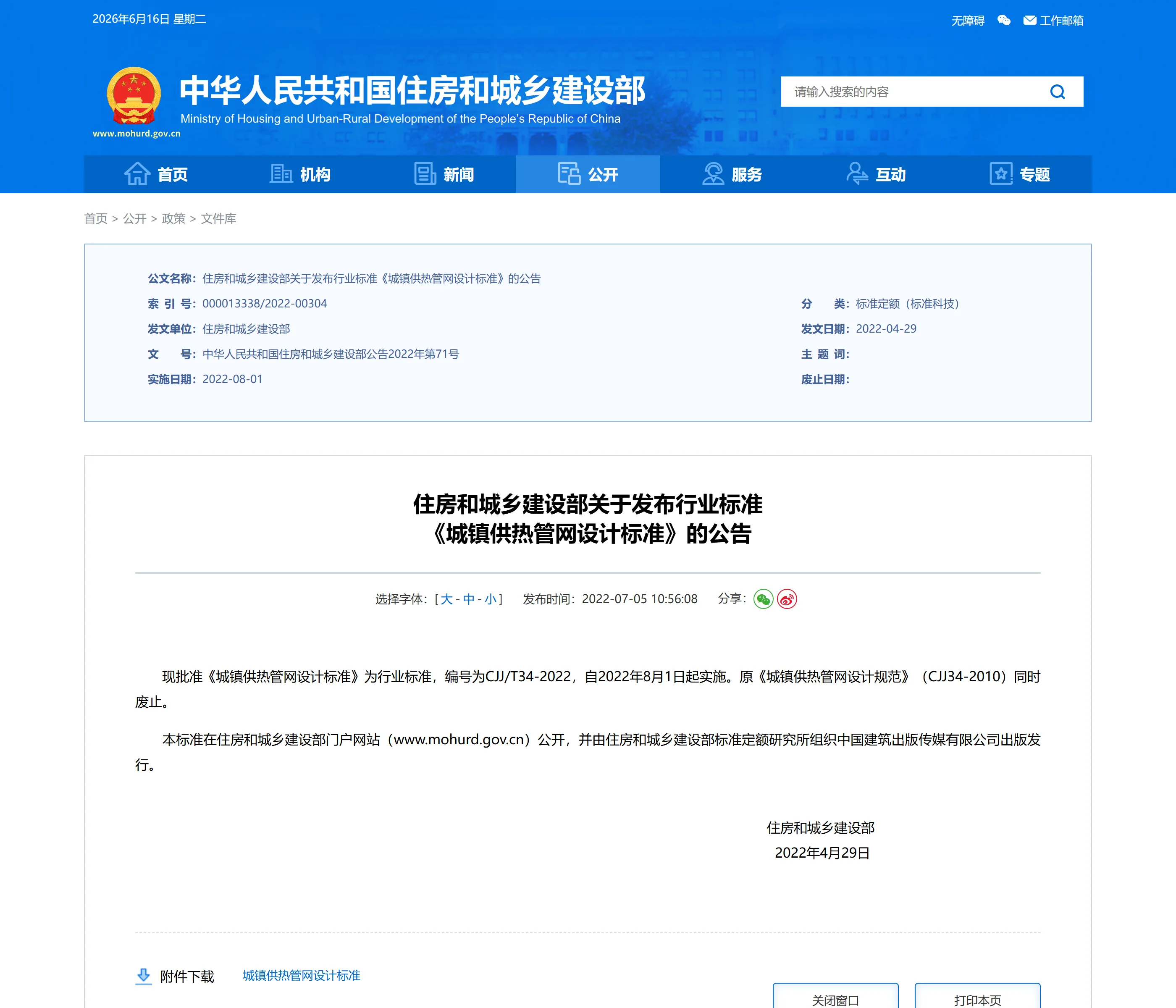

2022年4月29日，中华人民共和国住房和城乡建设部发布《城镇供热管网设计标准》相关公告，标准编号为CJJ/T34-2022，自2022年8月1日起实施。

适用边界先把供热管网对象框清楚

第1.0.2条明确，本标准适用于设计压力小于或等于2.5MPa，热水介质设计温度小于或等于200℃、蒸汽介质设计温度小于或等于350℃的热源出口至建筑热力入口的新建、扩建或改建城镇供热管网设计。这个边界很重要，它把热源出口、输配干线、热力站、隔压站、建筑热力入口等对象放进同一套工程设计逻辑中。

前言中还说明，本次修订增加了分布循环泵式供热管网水力计算、长输管线、隔压站、综合管廊等规定，并补充了供热管道保温计算和庭院管网相关内容。对供热行业来说，这不是只改几处表述，而是把大规模联网、多热源协同、长距离输送、入廊敷设和末端庭院管网都纳入了更完整的设计视角。

多热源和连通干线让供热安全从单点保障走向网络保障

第5.0.6条提出，供热建筑面积大于或等于1000万平方米的供热系统应采用多热源供热。标准还提出，多热源供热系统在技术经济合理时，输配干线宜连接成环状管网，输送干线间宜设置连通干线。

第5.0.7条和第5.0.8条进一步把事故工况纳入设计：连通干线或主环线应考虑不同事故工况的切换手段，热源向同一方向引出的干线之间宜设连通管线，故障段切除后其余热用户的最低保证率应符合标准要求。也就是说，供热管网不能只按正常工况画线，还要在设计阶段就考虑某段管线、某个热源或关键节点出问题时，系统怎样切换、哪些用户还能保供、保到什么程度。

这类要求会直接推动供热企业建立更精细的管网拓扑、阀门台账、热源能力、用户负荷和事故工况方案。没有这些基础数据，连通干线和主环线就只能停留在图纸上，很难在真正抢修调度时发挥作用。

自动调节要求把热源、热力站和用户入口连成闭环

第6.0.1条提出，热水供热系统应采用热源处集中调节、热力站及建筑热力入口处局部调节、用热设备单独调节三者相结合的联合调节方式，并应采用自动调节。这一条说明供热系统调节不应只依赖热源端加减负荷，也不能只靠末端人工经验，而要形成从热源到热力站、再到建筑入口和用热设备的分层调控。

对平台建设而言，这意味着温度、压力、流量、热量、阀门状态、泵站状态、热力站运行状态要能形成连续数据链。只有把集中调节、局部调节和末端调节放在同一套监测视图里，供热单位才可能判断水力失衡、末端不热、局部过热、能耗偏高等问题到底发生在哪个层级。

中继泵站和隔压站不能只作为土建节点管理

第7.1.4条明确，热水管网应在水力计算和管网水压图分析的基础上确定中继泵站和隔压站的位置、数量及参数。标准前言也把隔压站列为本次修订增加的重要内容之一。对高差明显、服务范围扩大或长输管线接入的城市，泵站和隔压站往往决定整个系统的压力安全和运行稳定。

因此，中继泵站和隔压站在管理系统中不应只是地图上的站点名称，而应沉淀为可监测、可分析、可联动的关键设施。它们的位置、设备参数、一次侧和二次侧压力温度、补水量、报警记录、巡检记录、视频安防信息，都应和管网拓扑、水压图、调度方案关联起来。

泄漏报警和远程阀控把事故响应前移

第8.5.10条提出，由监控系统远程操作的阀门，旁通阀应与主阀联锁控制，主阀和旁通阀操作顺序应符合标准规定。第8.5.11条提出，热水管网宜设置管道泄漏报警系统。这两条把供热管网的安全运行从人工巡查进一步推向在线感知和受控操作。

泄漏报警的价值不只是发现漏点，更在于缩短从异常出现到定位、隔离、派修的时间。远程阀控也不是简单给阀门加电动执行器，还要保证主阀、旁通阀的操作顺序和联锁逻辑可靠，避免远程误操作带来水锤、压力突变或扩大停热范围。对供热监管和企业运维平台来说，报警、阀门、工单、抢修队伍、影响用户和恢复确认应形成一条完整链路。

第13章把监测、报警、控制和优化调度写进系统能力

第13章专门规定热工监测与控制。第13.2.8条提出，供热管网干线分段阀门处、除污器前后以及重要分支节点处应设置压力检测点，监控系统应实时监测供热管网干线运行的压力工况。第13.4.1条要求热力站、隔压站监测并记录一次侧和二次侧压力、温度、流量、热量、补水量等参数。

第13.5.1条提出，城镇供热管网应建立包括监控中心和本地监控站的计算机监控系统。第13.5.2条进一步要求监控中心具备显示、存储、打印设备信息、参数监测信息、报警信息和本地监控站运行状态图形等功能，具备向下级监控装置发送控制指令的功能，并具备分析计算和优化调度功能。第13.5.5条还提出，建筑热力入口处温度、压力、流量、热量及户内温度等宜上传监控中心。第13.5.6条则要求无人值守热力站设置视频监控及闯入报警，中继泵站、隔压站周边设置视频监视等安防措施，信息上传监控中心。

这组条文把供热管网数字化的核心能力说得很具体：一是关键节点要有压力、温度、流量、热量等实时数据；二是站点参数和报警信息要能集中显示、存储和追溯；三是监控中心不仅看数据，还要能下发控制指令；四是系统应具备分析计算和优化调度能力。中科复兴在城市生命线和供热监管平台建设中，可以围绕这些要求帮助用户梳理监测点位、站点台账、报警规则、视频安防、调度分析和工单闭环，让标准条文转化为可运行的平台能力。

从设计标准落到平台建设，重点在四类数据

第一类是管网基础数据，包括热源、干线、连通干线、主环线、分段阀门、除污器、重要分支节点、热力站、中继泵站、隔压站和建筑热力入口。第二类是运行监测数据，包括压力、温度、流量、热量、补水量、阀门状态、报警状态和视频安防信息。第三类是调度控制数据，包括事故工况切换方案、最低保证率、远程阀门操作顺序、主阀与旁通阀联锁逻辑。第四类是运维闭环数据，包括泄漏报警、巡检、维修、停复热影响范围、用户反馈和恢复确认。

把这四类数据组织起来，供热平台才不只是展示管线图，而是能够支撑日常运行监测、异常预警、事故切换、抢修调度、节能优化和监管评价。对于供热企业和城市监管部门，真正要补的是从工程图纸到实时运行、从单站监控到全网调度、从报警发现到闭环处置的连续能力。
