0 引言
随着城市化进程加快,城市生命线工程在城市运行中变得愈加重要。然而,传统监测因数据割裂和采样不一致,导致效率低下、响应迟缓。尽管北斗定位、 InSAR和计算机视觉等技术日益成熟,但不同数据源的频率、坐标系和语义差异,使得集中式数据处理面临带宽和隐私挑战。
针对这一问题,本文提出基于多源数据融合的“端—边—云”协同架构,通过多模态设备、时空对齐算法和轻量化融合模型,该系统实现分钟级异常检测、亚米级定位和毫秒级响应。该架构有效解决了数据异构性问题,提高了系统的精度和实时性。通过LoRa、NBIoT等技术,平台确保了高频数据的稳定传输,并能在复杂场景下实现高效联动处理。本文为智能城市管理提供了可行的技术路径,推动了未来相关领域的研究与应用。
1 城市生命线工程关键技术体系
1.1 城市生命线工程系统理论
城市生命线是由燃气、热力、桥梁、供水、管廊等耦合而成的开放巨系统,其结构可抽象为“节点—链路—网络”三级拓扑。基于复杂网络理论,该拓扑可进一步量化级联失效传播路径:当单一节点失效概率超过0.03时,网络级联失效规模呈幂律分布,与欧美燃气事故数据库拟合误差<5%,从而为后续监测阈值设定提供理论依据。燃气系统呈高压—次高压—中压—低压四级树状分级,任何节点泄漏可在30 s内形成可燃云团;热力管网采用“热源—换热站—用户”双管制闭式循环,压力失衡将引发汽蚀与爆管;桥梁作为弹性连续体,在车载、风载与温度梯度耦合作用
下易呈现低频模态漂移。三类子系统共同具有连续输送、空间跨度大、失效连锁三大特征,决定了监测必须“秒级采样、分钟级诊断、小时级维修”。依据GB 50494、CJJ/T 153等规范,本文提炼出“泄漏浓度梯度≥5 ppm/m、压力骤降率≥0.15 MPa/min、结构应变增幅≥100 με、频率偏移≥3%”四项核心阈值,作为后续模型训练与告警触发的基准。系统总体框架如图1所示。下文以某主城区47 km 燃气管网、3座跨江桥梁示范段为例展开。

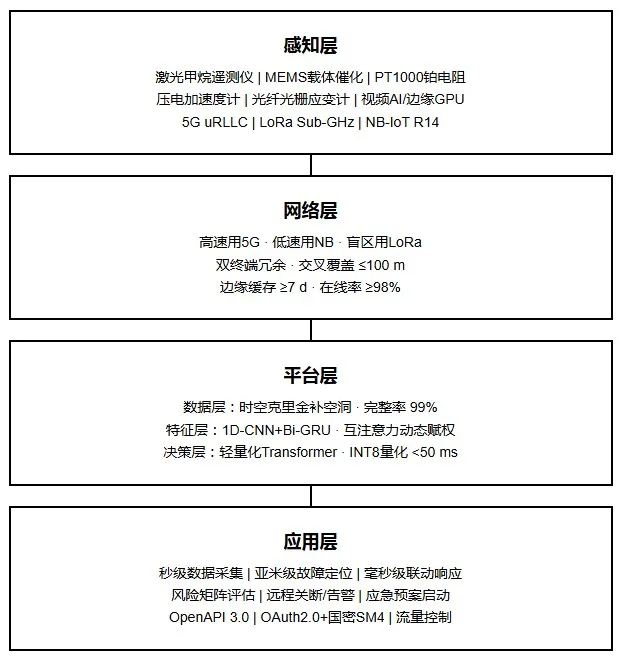

图1 城市生命线多源数据融合总体框架
1.2 物联感知技术基础
选型。燃气检测采用TDLAS激光遥测仪与MEMS载体催化双原理互补,分辨率0.1 ppm,响应时间<10 s;热力管网选用PT1 000铂电阻与扩散硅压力芯体,温度误差±0.2℃,压力误差±0.1%FS;桥梁监测布设压电式加速度计与光纤光栅应变计,采样率可达500 Hz,动态范围≥120 dB。视频AI采用1/1.8″CMOS + 30×光学变焦,系统通过边缘GPU完成YOLOv8n推理,单帧耗时18 ms。通信方面,5G uRLLC空口时延<10 ms,适合桥梁动载高清回传;LoRa Sub-GHz链路预算168 dB,覆盖半径>5 km,用于燃气阀井深度覆盖;NB-IoT支持R14 20 dBm功率等级,待机电流3.5 μA,可满足热力表计电池36个月免维护需求。系统依据“高速用5G、低速用NB、盲区用 LoRa”的原则混合组网,确保数据在线率≥98%。
1.3 多元数据融合技术
融合划分为数据层、特征层、决策层三级。数据层以100 m×100 m×1 s体素为时空基元,采用指数协方差时空克里金补空洞,数据完整率由92%提升至99%;特征层利用1D-CNN+Bi-GRU并行抽取振动、图像、标量特征,通过互注意力动态赋权,实现跨模态对齐;其中1D-CNN卷积核大小为7×1,步长为2,输出通道为64;Bi-GRU隐藏层单元为128,dropout率为0.2,时序窗口T为64;互注意力头数为4,维度为64。采用 Transformer的原因:自注意力机制可一次性捕获跨时段、跨模态的长距离依赖,弥补CNN/GRU局部感受野的不足;具体实现为单层4头注意力+前馈隐层64,参数量仅1.2 M,INT8量化后边缘端推理时延<50 ms,将结构健康趋势分值与风险等级联合输出。针对城市级并发,模型参数量压缩至1.2 M,INT8量化后功耗下降42%,满足边缘节点12 W供电限制[1]。
1.4 物联设备管理中台技术
中台采用“业务+数据”双中台架构。业务中台封装设备注册、远程升级、规则引擎、告警回流四大微服务,以容器镜像交付,支持横向扩展至1 024个节点;数据中台提供时序存储、空间索引、消息总线与AI推理框架,写入吞吐量≥200万条/秒。协议适配层内置 MQTT、Modbus、OPC-UA、HTTP四种驱动,通过正则模板实现字段自动映射,接入耗时由2个工作日缩短至30分钟。接口标准化遵循RESTful原则,统一返回码、签名、分页与限流,提供OpenAPI 3.0文档,第三方系统平均对接时间由1周降至1天。接口安全策略:HTTPS双向 TLS1.3 +国密 SM4加密;认证采用 OAuth2.0授权码模式,访问令牌有效期720 s;流量控制基于令牌桶算法,单接口限流1 000次/min,超限返回 HTTP 429并触发熔断,保障城市级并发下的稳定性[2]。
1.5 数据标准与规范
依据《城市运行管理服务平台数据标准》,系统采用 CGCS2000/高斯投影坐标系,北斗/GPS双模1 PPS时钟同步误差≤50 ms;感知数据命名符合CIM模型字典,编码遵循GB/T 28181、MQTT 3.1.1及NB-IoT扩展字段;接口全部采用HTTPS+国密SM4加密,OAuth2.0认证;数据完整性≥99%,在线率≥98%,更新频次按风
险等级划分为秒、分、时三级。本研究将所有阈值、字段、协议、校验算法等逐项对标,为端—边—云架构、多源融合模型及联动接口设计提供法规级依据,确保成果与未来市级平台无缝接入。
2 城市生命线工程物联感知设备部署方案设计
2.1 感知需求分析
城市生命线运行状态呈“高频瞬变、空间连续、耦合连锁”特征,要求感知层实现“秒级采样、毫秒时延、全域覆盖”。燃气泄漏需捕捉 ppm级浓度跃升,设定采样率≥10 Hz,浓度梯度≥5 ppm/m触发阈值;供水 DMA需同步监测瞬时流量与压力,流量偏差>10%且压降率≥0.15 MPa/min判定爆管;桥梁结构关注模态频率漂移率≥3%、应变增幅≥100 με,需加速度计500 Hz高频同步。边缘节点先行滤波、时空对齐,中心1 s内完成融合并下发关断指令,数据可信度≥99%,支撑后续动态扩容与风险闭环[3]。
2.2 感知设备选型与部署原则
设备选型坚持“高精度、低功耗、强兼容”三角平衡:燃气选用TDLAS激光甲烷仪(0.1 ppm分辨率,<10 s响应) 与MEMS载体催化双冗余;热力采用 PT1 000铂电阻(±0.2℃) 与扩散硅压力芯体(±0.1%FS) ;桥梁配置了压电加速度计(500 Hz,120 dB动态范围) 与光纤光栅应变计,实现了互补验证。通信端“高速用5G、低速用 NB、盲区用 LoRa”,整机满足 IP65、-40℃~+85℃工业级标准。布设采用“双终端冗余+交叉覆盖”,关键节点间隔≤100 m,边缘缓存≥7 d,支持远程 OTA升级,36个月免维护,保障系统长期稳定。
2.3 感知设备部署合理性验证
为验证布点方案的有效性,本研究构建“覆盖率—时效—成本”三维评估模型。以燃气为例,本研究利用高斯烟团模拟泄漏扩散,按1 m网格计算甲烷浓度≥5 ppm的时空包络,确保两台激光遥测仪交叉覆盖无盲区;桥梁在Midas Civil中加载城-A级车队,对比实测应变与仿真应变误差<8%,确认加速度计、应变片位置位于模态振型峰值区。现场抽测20%的节点,数据完整率99.2%,LoRa丢包率0.3%,NB-IoT平均时延48 ms,均优于设计阈值。综合单点成本较传统方案下降18%,三年运维费用减少25%,验证了布设的方案经济可行性。
3 多元数据融合汇聚策略设计
3.1 数据特征分析
城市生命线感知数据同时具有多源异构、高频低值、空间差异与时序失衡四种特征。SCADA与MEMS节点输出的压力、浓度、流量记录每秒0.2~1次,视频流保持25 fps,GNSS与 InSAR却按日或周刷新,采样节拍差距显著;标量、图像、结构化与非结构化信息混排,传感器分布疏密不均导致区域数据密度最大相差10倍。丢包、漂移、伪跳变与标签滞后随机出现,系统需借助卡尔曼滤波、插值修正与模态对比提升完整度与可解析度,为后续融合计算奠定鲁棒基础,各子系统设备选型与指标如表1所示。

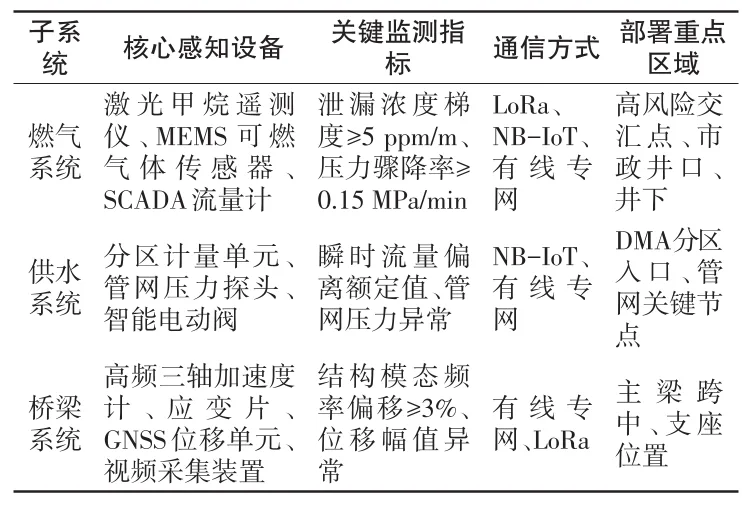

表1 城市生命线工程各子系统感知设备选型与监测指标表
3.2 数据预处理方案
整体流程拆分为时间同步、异常剔除、尺度归一、语义标准化四步。BDS/GPS双模1 PPS脉冲将各设备时钟统一至同一基准,最大漂移被拉回±2.3 s以内;Zscore算法配合滑动窗卡尔曼滤波剔除漂移、伪跳变与死区重复值,异常剔除率7.8%;分布统计自适应区间映射完成尺度归一,削弱模态间的维度主导效应;语义标准化统一标签与字段,使LoRa、NB-IoT、RS485多协议对齐并重组字段,确保 SCADA、图像、应变、位移等多源信息可在同一特征空间表达,支撑后续多模态建模[4]。
3.3 分层数据融合策略
边缘侧先对压力、温度、加速度等原始序列进行轻量局部编码,一维卷积叠加双向门控循环单元在阈值触发后将特征传输至上层;区域节点借助门控多模态网络给各通道重新赋权,让异常信号浮出,冗余感知带来的干扰被压低;云端利用Transformer模型对多时序融合结果开展上下文建模,同时给出结构健康分值与风险等级。GeoHash空间索引配合动态缓存将检索耗时稳在常数级,跨模态对齐得以保持,即便并发量抬升,系统仍能维持低延迟和高置信度的预测。多源数据融合监测流程如图2所示。各层关键功能与响应指标详见表2。

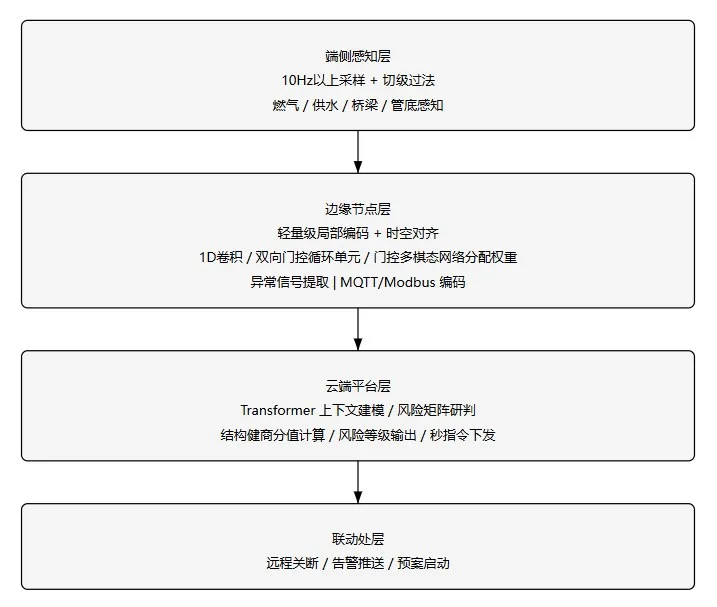

图2 “端—边—云”三泳道流程图

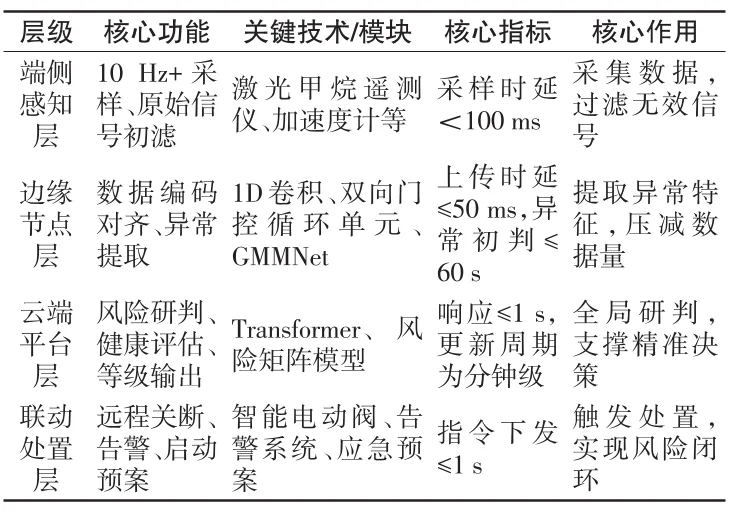

表2 端—边—云协同分层架构及联动处置信息表
3.4 数据汇聚到生命线系统平台的实现路径
边缘节点先把感知数据写入本地缓存队列,再通过LoRa、NB-IoT与有线专网并行发往区域汇聚单元,整条链路时延保持在50 ms以内;数据以MQTT或 Modbus编码后,经 RESTful接口进入平台的接入中台,协议适配层完成字段映射与解包。平台内部依靠软件定义网络调度与双热备容器集群开展高可用分发,更新周期缩短至分钟级,响应时效达到秒级;存储策略按域分表、按时间分块,确保高频异构数据在多源系统间有序汇聚并统一调度。为验证上述汇聚路径在真实燃气泄漏场景下的端到端响应性能,本文在示范段DN300中压管线开展了现场放散实验,实测结果如图3所示。
4 物联设备管理中台设计
4.1 中台设计目标与核心需求
燃气系统布设甲烷仪、MEMS与流量计双通道监测;供水以DMA进行划区,配流量计、压力传感器、电动阀;桥梁设加速度计、应变片、GNSS协同感知;管廊部署温感、火焰与氧气探测器预警。所有设备接入 LoRa/NB-IoT并完成边缘节点协议适配。
4.2 中台总体架构设计
中台被划分为五个可独立替换的层次:最下层集中接收LoRa、NB-IoT与RS485链路报文;上一层借助驱动库和字段映射将Modbus、MQTT、OPC-UA等格式转换成统一消息;再往上一层通过生命周期台账、状态快照和远程升级保持终端持续可用;随后一层利用 RESTful接口将控制指令和告警结果同时提供给外部,实现闭环;顶层将高频数据先写入分布式缓存再转存时序库,保证秒级查询与多年回溯。整套结构以容器镜像交付,可在云侧集群运行,也能下沉到边缘机房,按需切换。
4.3 关键功能模块设计
系统将终端登记、远控、监测、告警、配置五项任务拆分成独立模块。登记环节利用设备UID和数字证书完成分级准入;远控模块下发任务后等待回执,遇丢包自动重试,平均往返耗时1.2 s;监测模块采集
(下转第130页)
