防腐层检测是什么意思？非开挖精准定位管道破损，守护能源安全运行

防腐层检测的核心价值：为什么它如此重要？

埋地金属管道是能源输送的“大动脉”，而防腐层则是保护这些管道免受土壤、水分和化学物质侵蚀的第一道防线。然而，随着时间的推移，防腐层可能因施工损伤、土壤应力、微生物活动或老化而出现破损。一旦防腐层失效，管道金属直接暴露在腐蚀环境中，极易引发泄漏事故，造成巨大的经济损失和环境污染。

防腐层检测的价值在于，它能够在事故发生前主动发现隐患。通过定期检测，可以精准定位防腐层的破损点，推断管道可能受腐蚀的区域，从而采取针对性的修复措施。这种“主动预防”的模式，远比“被动维修”更经济、更安全。据行业统计，有效的防腐层检测与维护，可以将管道失效事故率降低70%以上。

主流防腐层检测技术详解

防腐层检测技术主要分为外检测技术和内检测技术两大类。外检测技术在地表或开挖后进行，而内检测技术则利用管道输送介质驱动检测设备在管道内部运行。以下是几种最常用的技术：

多频管中电流测绘技术（PCM）

PCM技术是目前应用最广泛的防腐层检测技术之一。其工作原理基于电流梯度衰减法：向管道施加特定频率的电流，电流沿管道流动时，会通过防腐层破损点向大地流失。通过在地表测量电流的衰减率，可以评估防腐层整体状况，电流衰减急剧处即为破损点。

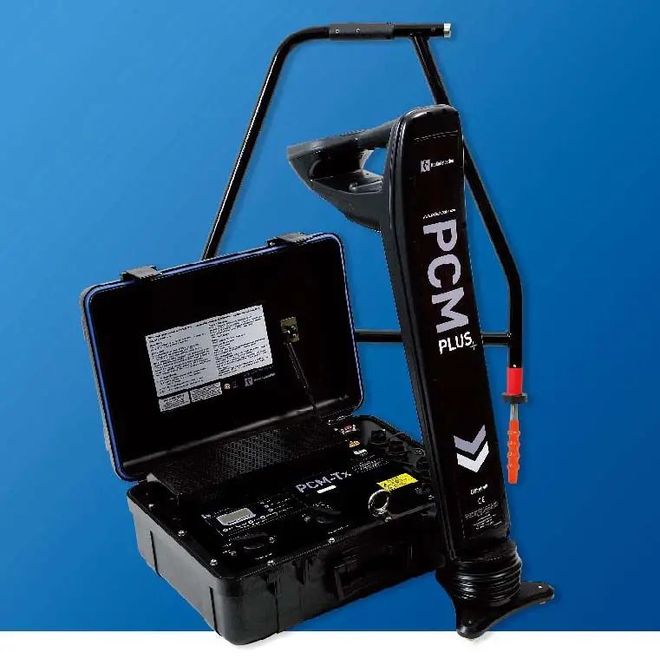

PCM技术的优势在于非开挖、快速、大面积普查，适合对长输管道进行初步筛查。代表产品如英国雷迪公司的RD-PCM，能够在不破坏地面的情况下，快速定位防腐层缺陷。

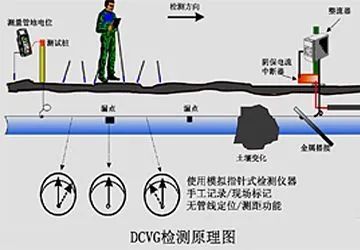

直流电位梯度法（DCVG）

DCVG技术是一种高精度的破损点定位技术。它向管道施加直流电，在防腐层破损点处，电流会从管道流向大地，在地表形成一个电位梯度场。通过测量地表两点间的电位差，可以精确定位破损点，误差通常不超过0.5米。

DCVG技术特别适合在复杂地形或杂散电流干扰较大的环境中使用，能够准确判断破损点的形状和面积，为后续开挖修复提供精确指导。

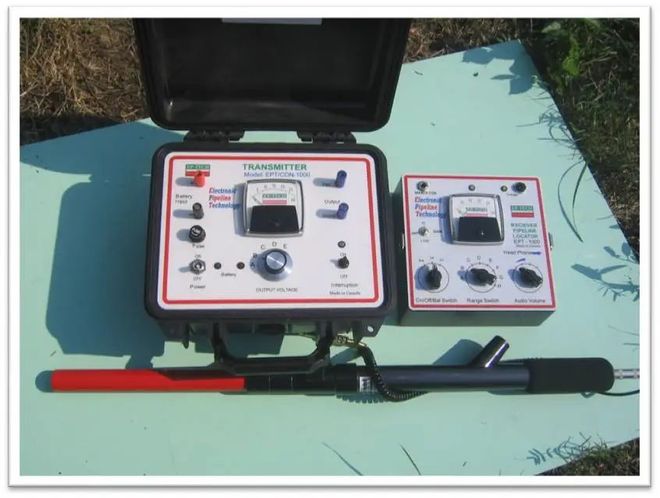

皮尔逊检测技术（Pearson）

Pearson技术属于交流检测范畴，通过向管道施加交流信号，在防腐层破损点处，信号会泄漏到大地中，在地表产生电磁场。检测人员通过接收该电磁场信号来定位破损点。

这项技术的优势在于操作简单、成本较低，能够快速确定缺陷位置和大致形状，适合常规巡检。

密间隔电位测试技术（CIPS）

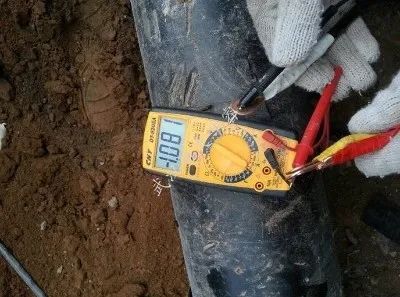

CIPS技术主要用于评估阴极保护系统的有效性。它通过测量管道沿线密集点的管地电位，并与断电电位进行比较，判断阴极保护是否到位。电位负向偏移不足的区域，可能表明防腐层存在缺陷或阴极保护不足。

需要注意的是，CIPS技术对地理环境要求较高，需要在平坦开阔的地形上使用，且易受杂散电流干扰，检测速度相对较慢。

管道内部检测技术：从内部看“伤”

除了外检测技术，内检测技术也是防腐层检测体系的重要组成部分。这些技术通过检测器在管道内部运行，直接测量管壁的金属损失情况。

漏磁检测技术

漏磁检测是目前最成熟的内检测技术之一。它利用永久磁铁使管壁磁化，当管壁存在腐蚀缺陷（金属损失）时，磁力线会从缺陷处泄漏到管壁外。通过安装在检测器上的磁敏传感器捕捉这些漏磁信号，可以判断缺陷的位置和大小。

漏磁检测对体积型缺陷（如腐蚀坑）非常敏感，适合大面积、长距离管道的快速检测，是长输管道完整性管理的首选技术。

超声波检测技术

超声波检测技术包括电磁超声检测（EMAT）和压电超声检测。EMAT技术无需耦合剂，特别适用于输气管道。它通过发射超声波脉冲，测量回波时间来计算管壁厚度，能够检测出壁厚减薄、裂纹等缺陷。

超声波检测的精度较高，但检测速度相对较慢，且对管道内壁清洁度有一定要求。

脉冲涡流检测技术

脉冲涡流检测技术能够穿透保温层、防腐层进行检测，对表面和深层缺陷均有效。探头线圈发送脉冲磁场，该磁场穿透非磁性材料后在金属管壁表面产生涡流，涡流的衰减速度与管壁厚度有关，通过分析涡流信号可判断壁厚减薄情况。

这项技术的优势在于无需去除防腐层或保温层，但单次检测成本较高，设备复杂。

如何选择合适的防腐层检测技术？

没有一种检测技术能够解决所有问题。选择合适的技术方案，需要综合考虑检测目的、环境条件和预算。

根据检测目的选型

• 快速普查防腐层整体状况：选择PCM技术，能够快速评估大面积管道的防腐层状况。
• 精确定位破损点：选择DCVG或Pearson技术，定位精度高，适合后续开挖修复。
• 评估阴极保护效果：选择CIPS技术，但需注意其环境要求。
• 检测管体腐蚀缺陷：选择漏磁或超声波内检测技术，直接测量管壁金属损失。

根据环境条件选型

• 地形平坦开阔：适合使用CIPS技术。
• 地形复杂、有杂散电流干扰：优先选择抗干扰能力强的PCM或DCVG技术。
• 需要快速、大面积检测：选择漏磁内检测或PCM外检测。

综合策略：外检测+内检测联用

对于重要管道，建议采用“外检测+内检测”联用的技术方案。外检测（如PCM+DCVG）负责快速普查和精确定位，内检测（如漏磁）负责精确测量管壁缺陷，两者优势互补，能够获得全面准确的检测结果。

常见误区澄清

误区一：防腐层检测就是检测腐蚀

防腐层检测主要是检测防腐层本身的完整性和阴极保护的有效性，以此推断管道可能发生腐蚀的区域。直接检测管壁腐蚀缺陷需要其他技术（如漏磁、超声）。两者是递进和互补的关系。

误区二：一种检测技术可以解决所有问题

每种技术都有其优缺点和适用场景。例如，CIPS技术对地理环境要求高，易受干扰；非开挖腐蚀检测技术（如TEM）精度较低。通常需要联合使用多种技术才能获得全面准确的结果。

误区三：检测结果绝对准确

所有检测技术都存在局限性。例如，MTM技术定位环焊缝的准确率只有50%；非开挖检测技术易受外界电磁环境影响，数据可靠性可能失真。检测结果需要结合现场验证进行综合判断。

误区四：防腐层完好就代表管道安全

防腐层只是第一道防线，如果阴极保护系统失效，即使防腐层完好，管道仍可能因电化学作用发生腐蚀。因此，必须同时检测阴极保护的有效性。

误区五：检测后无需后续处理

检测出破损点后，必须及时进行开挖修复或补涂，否则腐蚀会持续发展，最终导致失效。检测只是手段，修复才是目的。

结论

防腐层检测是保障管道安全运行的关键技术手段。通过合理选择和组合PCM、DCVG、CIPS、漏磁等检测技术，可以在非开挖或少量开挖的情况下，精准评估防腐层状况，定位破损点，预防腐蚀事故。随着检测技术的不断进步，未来的防腐层检测将更加智能化、自动化，为能源安全和设备寿命管理提供更强有力的支撑。

FAQ

问：防腐层检测和管道腐蚀检测是一回事吗？

答：不完全相同。防腐层检测主要关注管道外部的涂层是否完好，以及阴极保护是否有效，从而间接推断腐蚀风险。而管道腐蚀检测（如漏磁、超声内检测）是直接检测管壁的金属损失（腐蚀坑、裂纹等）。两者是递进和互补的关系。

问：检测防腐层破损点需要把管道挖开吗？

答：不一定。许多先进的外检测技术（如PCM、DCVG、Pearson）可以在非开挖的情况下，在地表精确定位防腐层破损点。只有在确认破损点后，才需要进行小范围的开挖验证和修复。

问：哪种防腐层检测技术最好？

答：没有“最好”的技术，只有“最合适”的技术。每种技术都有其优缺点和适用场景。例如，PCM适合快速普查，DCVG适合精确定位，CIPS适合评估阴极保护。通常需要根据检测目的、环境条件和预算，选择一种或多种技术组合使用。

问：防腐层检测多久做一次比较合适？

答：这取决于管道的材质、输送介质、所处环境的腐蚀性以及相关法规要求。一般来说，对于重要的油气长输管道，建议每3-5年进行一次全面的外检测，并结合内检测进行综合评估。具体周期应参照行业标准和管道完整性管理方案。

问：检测出防腐层破损点后，应该怎么办？

答：检测出破损点后，应立即进行开挖验证，确认破损情况。然后根据破损面积和腐蚀程度，采取相应的修复措施，如补涂防腐涂料、缠绕防腐胶带、更换管段等。修复后还需对阴极保护系统进行复核，确保其有效性。
