管线探测是什么意思？不挖开地面，精准定位地下“生命线”的完整技术解析

一、管线探测：城市“生命线”的隐形守护者

我们生活的城市地下，埋藏着错综复杂的管网系统——供水、排水、燃气、电力、通信……这些管线如同人体的“血管”和“神经”，支撑着城市的正常运转。然而，当我们需要进行道路施工、老旧小区改造或新建工程时，如何在不挖开地面的情况下，准确知道地下到底埋着什么、埋在哪里？答案就是管线探测。

管线探测是一项利用专业设备和技术手段，对地下埋设的各类管线进行定位、识别和评估的技术活动。它属于地球物理勘探技术在工程测量领域的应用，但比常规物探更侧重于对地下隐蔽体的精确测量。简单来说，管线探测就是给地下管线做一次“无创体检”。

二、管线探测的核心技术：六大主流方法详解

管线探测并非单一技术，而是多种方法的组合。根据管线材质、埋深和环境条件，技术人员会选择最合适的探测方式。

1. 电磁感应法：金属管线的“标配”

这是最常用的管线探测方法，主要针对金属管线（如铸铁管、钢管、铜缆等）。其原理是：通过发射机向被测金属管线施加特定频率的交流电信号，使其周围产生交变电磁场。接收机在地面探测该电磁场的分布，通过分析磁场强度变化来确定管线的位置和埋深。

电磁感应法分为主动模式（发射机直接激励管线产生信号）和被动模式（捕捉管线周围环境中的微弱电磁干扰，适用于非金属管线）。

2. 地质雷达法：非金属管线的“透视眼”

对于塑料水管、水泥管等非金属管线，电磁感应法往往无能为力。此时，地质雷达法就派上了用场。它通过发射天线向地下发射高频电磁波脉冲，当遇到不同介电常数的介质界面（如土壤与塑料管）时，部分能量反射回来被接收天线捕捉。通过分析反射波的返回时间、波形和强度，可以推断目标体的位置、深度和形状。

3. 射频识别（RFID）法：数字化管理的“电子身份证”

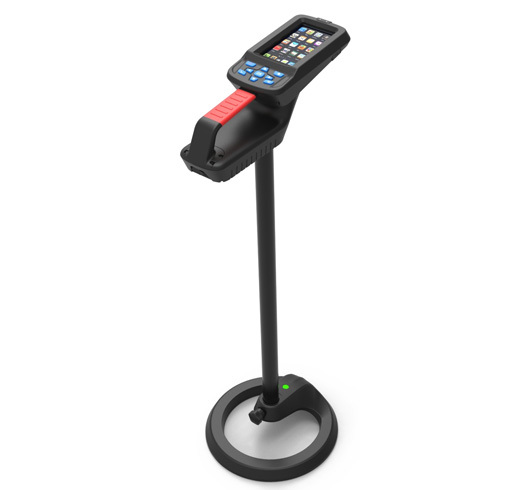

这是一种新兴的管线探测技术。在管线铺设或维修时，预先在管线附近埋设被动式电子标识器（存储管线信息）。当需要查找管线时，使用定位仪识读标识器，即可获取管线的精确位置和属性信息。

4. 惯性定位法：管道内部的“导航员”

将装有陀螺仪和加速度计的定位仪放入管道内部，记录其运动轨迹，经数据处理后精确计算管线的三维坐标和弯曲形态。这种方法不受埋深影响，特别适用于非开挖施工的管线。

5. 磁法探测：铁质管线的“磁力感应”

利用铁磁性管道（如铸铁管）对地球磁场产生扰动的原理，通过高精度磁力仪测量地表磁场变化，推断铁质管线的存在和走向。

6. 声学探测法：泄漏点的“听诊器”

在管线暴露点施加特定频率的声波或振动信号，信号沿管壁传播。通过在地面侦听信号异常点（如泄漏点），来定位泄漏或判断管线走向。

三、管线探测的应用场景：从城市规划到公共安全

管线探测的应用范围远比想象中广泛，几乎覆盖了与地下空间相关的所有领域。

1. 城市规划与建设

在城市新区开发、老旧小区改造、道路施工等工程中，管线探测提供地下管线基础数据，避免施工破坏。没有准确的管线数据，挖掘机一铲下去，可能就会挖断燃气管道或通信光缆。

2. 市政工程维护

供水、燃气、电力、通信等管线的日常巡检、泄漏检测、故障排查和维修，都离不开管线探测。例如，当发现某区域水压异常时，可以通过探测快速定位泄漏点。

3. 公共安全

在施工前进行探测，有效规避挖掘风险，防止因破坏管线导致的服务中断、燃气爆炸等安全事故。据统计，施工破坏地下管线是城市安全事故的主要诱因之一。

4. 管线数字化管理

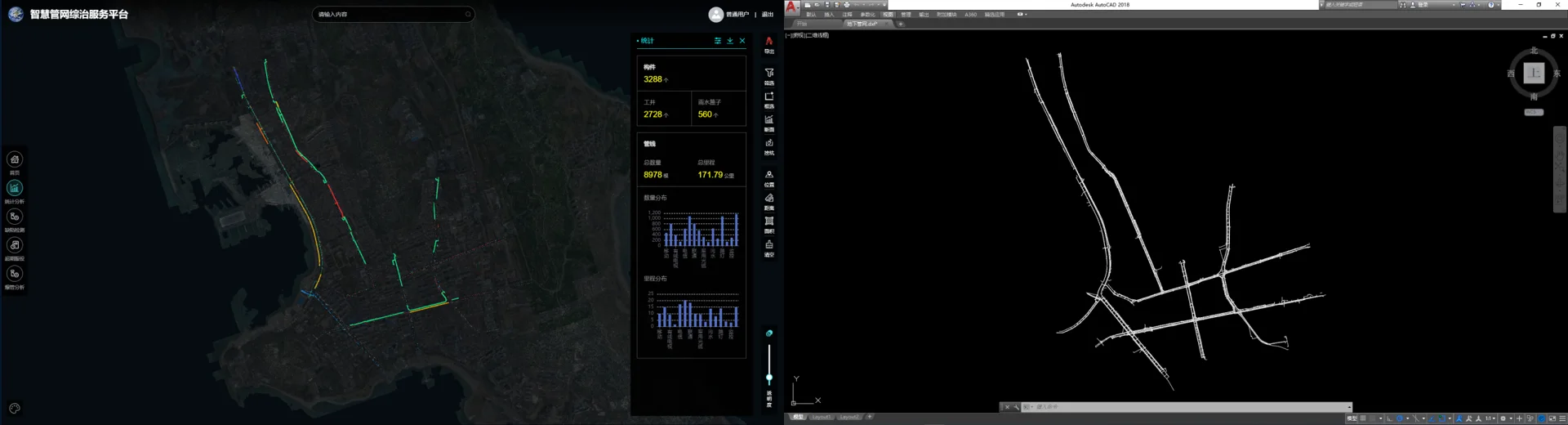

结合GPS和GIS技术，将探测数据录入系统，建立城市地下管线信息管理系统，实现管线的数字化、可视化和动态管理。这是建设“智慧城市”的基础工程。

四、管线探测的价值优势：为什么值得投资？

相比传统的开挖探查，管线探测具有显著优势：

• 非破坏性：无需开挖地面即可获取管线信息，成本低、耗时短、对环境影响小。
• 高精度：现代设备可实现厘米级定位误差，显著降低施工风险。
• 高效率：单次探测可覆盖数百米范围，适合城市密集区域作业，缩短工期。
• 预防性：投资于专业探测是一种预防性措施，能有效避免因管线破裂导致的数十万甚至更高的修复成本和间接损失。
• 数据化：探测成果可形成管线图、数据库或专题报告，为城市规划、应急响应提供强大支持。
• 安全性：在打开窨井盖调查前，可进行有害、有毒及可燃气体的浓度测定，保障作业人员安全。

五、管线探测的常见误区：这些“坑”你踩过吗？

误区一：管线探测仪只能探测金属管线

事实：电磁感应法主要针对金属管线，但地质雷达法、声学探测法、惯性定位法及RFID技术均可用于探测非金属管线（如塑料、水泥管）。

误区二：一种仪器可以解决所有探测问题

事实：任何仪器都有其优缺点和适用条件，需要根据管线材质、埋深、环境等因素配合使用多种方法才能发挥最佳效果。

误区三：自行购买设备探测更省钱

事实：自行探测可能因设备不专业或操作不当导致误判，引发事故。专业机构拥有认证仪器和训练有素的技术人员，其服务在精度、可靠性和成本效益上更具优势。

误区四：探测结果绝对准确，无需验证

事实：探测结果受环境干扰（如高压线、地下金属杂物）影响，对于关键区域或存在疑问的结果，应通过开挖等方式进行必要的验证。

误区五：管线探测只是简单的“找管子”

事实：这是一项严谨、细致且专业性极强的技术工作，需要操作者具备扎实的物理学、地质学知识以及丰富的现场经验。

六、如何选择管线探测服务或设备？

1. 明确需求

首先要明确探测的主要目标管线材质（金属/非金属）、预计埋深、场地环境（如是否密集、有无强干扰）以及探测目的（定位/测深/查漏）。

2. 考察性能

• 测深能力：是否符合自己的需求。
• 探测精度：定位和测深误差范围。
• 频率范围：可接收与发射的频率是否广泛，以适应不同场景。

3. 评估易用性

• 操作便捷性：界面是否直观，操作是否简便。
• 便携性：设备重量和体积是否便于携带和操作。

4. 检查附件与扩展性

• 附件配置：如夹钳、充电电池等是否完备。
• 可升级性：仪器是否支持技术升级，以适应未来发展。
• 可兼容性：是否能与其他系统或设备兼容。

5. 考虑品牌与服务

• 耐用性与稳定性：设备的质量和可靠性。
• 售后服务：是否提供及时的技术支持和解决方案。

对于复杂项目，建议选择专业的第三方检测机构，他们拥有标准化流程、专业人员和客观公正的数据报告。

结论

管线探测是城市基础设施管理中不可或缺的技术手段。它不仅解决了“地下有什么”的难题，更通过非破坏性、高精度、高效率的方式，为城市规划、施工安全和数字化管理提供了可靠的数据基础。随着智慧城市建设的推进，管线探测技术将向三维化、智能化、数字化方向发展，成为城市“生命线”的永久守护者。

FAQ

Q1：管线探测和考古勘探中的“探地雷达”是同一个东西吗？

A：是的，管线探测中常用的“地质雷达法”或“管线雷达”，其原理与考古勘探中的探地雷达相同，都是利用高频电磁波探测地下目标。管线探测是其主要应用领域之一。

Q2：管线探测仪能探测多深？

A：探测深度因设备和方法而异。电磁感应法一般可探测数米深，例如有资料显示最大测试埋深可达4.5米。地质雷达法探测深度受土壤条件影响大，在干燥砂土中较深，在黏土中较浅。惯性定位法不受埋深影响。

Q3：塑料水管（非金属）能探测到吗？

A：可以，但需要特定的技术。传统电磁感应法对非金属管线无效，但地质雷达法、声学探测法以及借助非金属探头或预埋电子标识器（RFID）的方法都可以探测到塑料水管。

Q4：管线探测的流程是怎样的？

A：一般流程包括：1. 资料搜集与现场踏勘；2. 方法选择与设备校验；3. 实地探测（先调查明显点，再探测隐蔽点）；4. 数据记录与处理；5. 成果表达（管线图、报告）与验证。

Q5：管线探测结果准确吗？误差有多大？

A：现代设备精度较高。例如，电磁感应法的定位误差可小于5厘米，深度误差约为埋深的±5%。RFID定位精度可达±20厘米。但精度受环境干扰、操作者经验等多种因素影响，关键区域需交叉验证。

Q6：管线探测和“智慧管网”是什么关系？

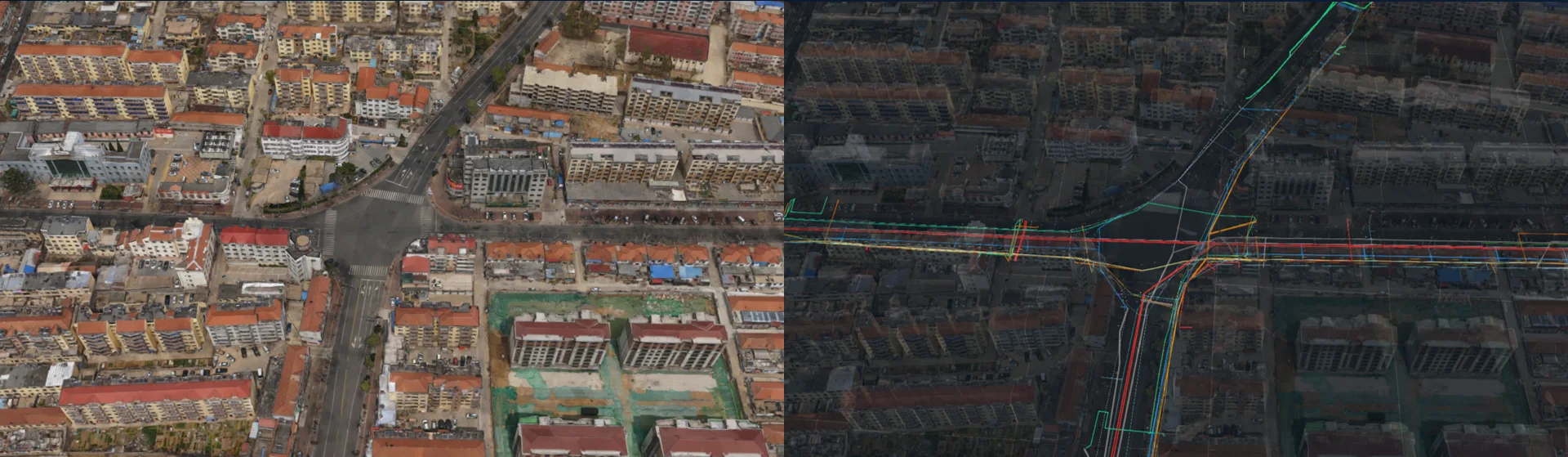

A：管线探测是获取地下管线基础数据的关键手段，是建设“智慧管网”的第一步。探测得到的数据（位置、属性等）是构建三维可视化、实现数字化管理、进行碰撞分析、爆管分析等智慧管网功能的基础。
