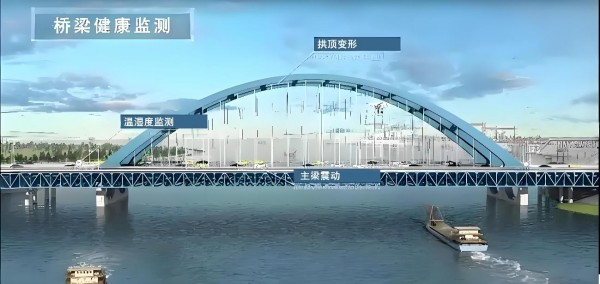

一、什么是桥梁健康监测？——给桥梁装上“神经系统”

桥梁健康监测，简单来说，就是为桥梁安装一套智能化的“体检”系统。它通过在桥梁的关键受力部位和易损区域部署传感器，24小时不间断地捕捉桥梁的应力、应变、振动、位移、温度、裂缝等核心健康参数。这些数据通过传输网络汇集到数据处理中心，经过专业分析后，形成对桥梁健康状况的精准评估。

与传统的桥梁检测相比，健康监测系统实现了质的飞跃。传统检测主要依赖管理者和技术人员的经验，存在盲区多、主观性强、需封闭交通、实时性差等“硬伤”。而健康监测系统则实现了自动化、实时化、精准化和连续化的监测，能够发现人工难以察觉的早期损伤。

二、桥梁健康监测系统由哪些部分组成？

一套完整的桥梁健康监测系统通常由四个核心层级构成，它们环环相扣，共同完成从数据采集到决策支持的全过程。

感知层：系统的“神经末梢”

感知层是系统的“感知器官”，负责24小时不间断地捕捉桥梁的核心健康参数。主要设备包括：
- 应变片：测量桥梁结构在荷载作用下的应变变化
- 加速度计：监测桥梁的振动特性，如频率、振型、阻尼
- 位移传感器：测量桥梁的挠度、桥塔位移等
- 温度传感器：记录环境温度变化对桥梁的影响
- 裂缝针：监测裂缝的宽度变化

传输层：数据的“高速公路”

传输层负责将传感器采集到的微弱信号进行放大、转换，并实时传输到数据处理中心。现代系统通常采用有线+无线混合组网模式，灵活运用NB-IOT、eMTC、LoRa等多种通信协议，以适应不同桥梁场景的需求。传输层还具备数据缓存、预处理、故障自诊断和报警功能。

数据层：系统的“数据中心”

数据层依托云服务器和边缘计算技术，负责接收、存储海量监测数据，并进行预处理、去噪、深度挖掘和分析。这一层确保了数据的安全存储、备份和高效处理，为后续的评估提供可靠的数据基础。

应用层：系统的“核心大脑”

应用层是系统的“核心大脑”，对处理后的数据进行分析，识别桥梁是否存在损伤、损伤位置及严重程度，给出健康评估结果，并触发分级预警。系统还能生成各类评估报告（月度、季度、年度、突发事件报告等），为管养决策提供依据。

三、桥梁健康监测是如何工作的？

桥梁健康监测系统的工作流程可以概括为四个步骤：

四、桥梁健康监测有哪些应用场景？

按桥梁类型

桥梁健康监测适用于各类桥梁，包括斜拉桥、悬索桥、梁桥、拱桥等。不同桥型的监测重点有所不同，例如斜拉桥和悬索桥需重点关注索力监测。

按桥梁重要性

具体监测内容

五、桥梁健康监测的价值与优势

保障安全

实时掌握桥梁健康状态，及时发现损伤和退化，在事故发生前发出预警，避免桥梁突然破坏和倒塌，保障人民生命财产安全。

延长寿命

通过科学、及时的养护维修，延缓桥梁老化进程，延长其实际使用寿命。

优化决策

为桥梁的维护、维修和管理提供科学、精准的数据依据，避免因对病害估计不足或过高而造成的损失和浪费。

降低成本

相比传统人工检测，减少了人力、物力和财力的投入，并避免了因检测而封闭交通带来的社会成本。

提升效率

实现自动化、实时化、连续化监测，克服了人工检测盲区多、主观性强、周期长等缺点。

推动发展

监测数据可反馈于结构设计，验证设计理论，改进设计规范，并为桥梁工程研究提供宝贵的真实数据，推动行业技术进步。

六、常见误区澄清

误区一：桥梁健康监测等同于人工巡检

事实：健康监测是一套集成了传感器、数据传输、数据分析与评估的智能化、自动化系统，而人工巡检是传统、非连续、依赖经验的方法。

误区二：只有大型、重要桥梁才需要健康监测

事实：虽然大型桥梁是重点应用对象，但系统分为不同等级（在线、离线、定期检测），可根据桥梁的重要性和投资额度选择不同方案，适用于从特大桥到一般桥梁的各类场景。

误区三：健康监测系统是一次性投入，安装后无需维护

事实：系统本身需要定期维护、校准和更新，以确保数据的准确性和系统的稳定性。设备也容易损坏或老化，需要更换。

误区四：监测系统能解决所有桥梁问题

事实：健康监测系统是辅助决策工具，能提供预警和评估，但不能替代必要的维修和加固措施。它提供的是“诊断”信息，而“治疗”仍需人工干预。

七、如何选择与应用桥梁健康监测系统？

遵循原则

桥梁健康监测系统的设计应遵循“因桥而异、因桥制宜、经济实用、稳定可靠”的16字原则。

设计步骤

系统等级选择

结论

桥梁健康监测系统是智慧交通时代的重要基础设施，它通过传感器、物联网、大数据和人工智能技术的深度融合，实现了对桥梁结构状态的实时感知、精准评估和智能预警。这套系统不仅能够有效保障桥梁运营安全、延长使用寿命、优化养护决策，还能为桥梁设计验证和工程研究提供宝贵的数据支撑。

随着我国桥梁“老龄化”问题的日益突出，以及新建大型桥梁的不断涌现，桥梁健康监测系统的重要性将愈发凸显。无论是管理者、技术人员还是普通公众，都应当认识到：给桥梁装上“神经系统”，不是一种奢侈，而是一种必要的安全保障。

FAQ

问：桥梁健康监测系统主要监测哪些内容？

答：主要监测三大类：一是结构响应，如应力、应变、振动、位移、裂缝、索力等；二是环境参数，如温度、湿度、风力、雨量等；三是荷载作用，如车流量、车辆重量等。

问：桥梁健康监测和传统的人工检测有什么区别？

答：传统人工检测依赖经验，存在盲区、主观性强、周期长、需封闭交通等缺点。健康监测系统则通过传感器实现实时、连续、自动化、精准化的监测，能发现人工难以察觉的早期损伤。

问：是不是所有桥梁都需要安装健康监测系统？

答：不是。系统分为不同等级。对于特大跨径、结构复杂或具有重大战略意义的桥梁，建议安装最高等级的长期在线系统。对于一般桥梁，可以采用成本更低的定期离线监测或定期养护检测方案。

问：安装一套桥梁健康监测系统需要多少钱？

答：费用因桥而异，取决于桥梁的规模、结构类型、监测项目的多少、传感器的数量和类型、系统的复杂程度以及投资额度。设计时需进行效益-成本分析，力求经济实用。

问：监测系统发现预警后，下一步该怎么做？

答：系统发出预警后，桥梁管理部门应立即组织专业人员对预警信息进行分析和复核。根据预警等级，启动相应的应急预案，如限制交通、进行详细的人工检测或结构评估，并制定维修加固方案。
