什么是非开挖修复技术？——城市地下管道的“微创手术”

非开挖修复技术（Trenchless Rehabilitation Technology）是指在地表不开挖或仅需极小开挖的情况下，利用岩土钻掘、定向测控等技术手段，对地下管道进行检测、维修或更换的施工技术总称。这项技术常被形象地比喻为城市地下管道的“微创手术”，旨在实现“微创”和“静默焕新”。

技术起源与发展

非开挖修复技术的概念起源于20世纪70年代的英国。1971年，埃里克·伍德发明了原位固化法（CIPP），随后该技术在美国成功实施。直到90年代专利到期后，这项技术才在全球范围内得到推广。

在中国，非开挖修复技术的发展经历了三个阶段：
- 引进起步阶段（90年代末至21世纪初）：技术刚刚引入，应用范围有限
- 本土化与扩张阶段（2000年至2020年）：技术逐渐成熟，应用领域扩大
- 智能化与高速增长阶段（2020年至今）：结合物联网、大数据等技术，进入快速发展期

非开挖修复技术的核心工艺与工作原理

非开挖修复技术主要分为整体修复和局部修复两大类，每种工艺都有其独特的工作原理和适用场景。

原位固化法（CIPP）

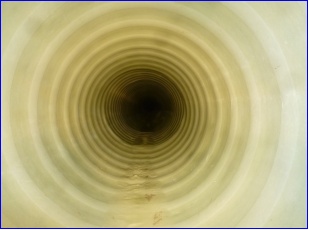

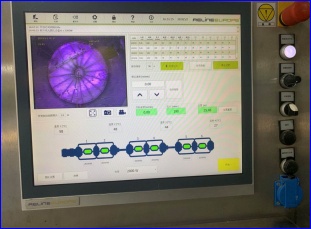

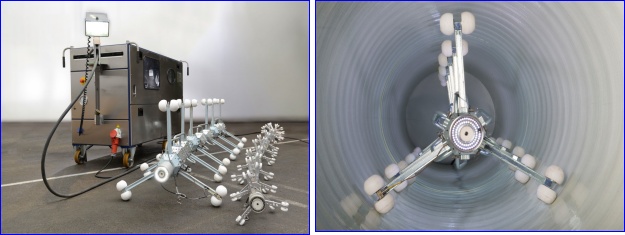

原位固化法是目前应用最广泛的非开挖修复工艺之一。其工作原理是：将浸渍树脂的软管置入旧管道内部，通过加热（热水、蒸汽）或紫外光照射使其固化，在旧管道内部形成一层紧贴原管壁的高强度新内衬管。

工作流程：前期检测评估 → 管道清洗预处理 → 浸渍树脂软管置入 → 固化成型 → 质量检验

螺旋缠绕法

螺旋缠绕法使用专用设备将带状型材在管道内部螺旋缠绕，型材边缘的锁扣互锁，形成连续无缝的新管道。这种工艺特别适合大口径管道和异形管道（如蛋形、矩形）的修复。

穿插内衬法

通过将新管通过缩径、变形或直接牵引的方式置入旧管，形成“管中管”结构。西安曾采用内穿插球墨铸铁管技术，对DN1800给水管道实现了304米一次性顶进修复，创造了行业纪录。

喷涂内衬法

将聚合物砂浆或树脂材料通过高速旋转的喷头均匀喷涂到管道内壁，形成内衬层。离心喷涂法常用于检查井修复，喷涂均匀、连续，24小时即可投入使用。

局部修复法

针对管道上的局部缺陷（如单个接口渗漏、局部破裂），可采用点状原位固化法、不锈钢双胀圈法、快速锁点修系统等工艺进行精准修复。

非开挖修复技术的应用场景

非开挖修复技术广泛应用于城市供水、排水、燃气、电力、通信等市政管线领域，尤其适用于以下特殊场景：

穿越障碍物的管道修复

对于穿越公路、铁路、河流、建筑物下方的管道，传统开挖修复几乎不可行，而非开挖技术则能轻松应对。

文物与古建筑保护区域

在需要保护文物、古建筑的敏感区域，非开挖修复技术可以避免对地面结构和历史遗迹的破坏。

典型工程案例

• 青岛大口径供水管道修复：对直径1000毫米、服役49年的供水管道，综合运用了铣削顶进内衬球墨铸铁管、不锈钢内衬修复和穿插软管内衬修复三种工艺
• 上海苏州河底倒虹管修复：对位于苏州河河底14米深处的倒虹管采用管片内衬工艺进行修复
• 南通复杂环境管道修复：在临街商铺密集、地下管线复杂的特殊环境下，采用非开挖内衬不锈钢修复技术完成DN1000管道修复

非开挖修复技术的价值优势

社会效益显著

最大程度减少对地面交通的阻塞，不破坏道路结构，保护周边环境和建筑物，降低噪音和粉尘污染。相比传统开挖方式，工期可缩短约50%，综合成本可降低30%-50%。

修复效果优异

修复后的管道内壁光滑，过流能力提升，使用寿命可延长30-50年。根据标准，结构性修复后的使用期限不得低于50年。

安全性高

避免了开挖施工可能造成的次生灾害风险，保障了施工人员安全。

如何选择适合的非开挖修复工艺？

根据管道缺陷类型选择

• 整体结构性缺陷（管道普遍老化、破裂、渗漏）：选用原位固化法、穿插内衬法等整体修复工艺
• 局部缺陷（单个接口渗漏、局部破裂）：选用点状原位固化法、不锈钢双胀圈法等局部修复工艺

根据管道口径和形状选择

• 小口径管道：可选用原位固化法、点状修复法
• 大口径管道：可选用螺旋缠绕法、管片内衬法、喷涂法
• 异形管道（如蛋形、矩形）：可选用原位固化法、螺旋缠绕法

根据施工环境选择

• 交通繁忙、无法断交区域：优先选用夜间施工、占地少的工艺，如叠层原位固化法
• 带水作业环境：可选用螺旋缠绕法等可带水作业的工艺

根据修复目标选择

• 结构性修复（要求内衬能独立承担外部荷载）：选用原位固化法、管片内衬法
• 半结构性修复（主要恢复管道功能）：选用喷涂法等

常见误区澄清

误区一：非开挖修复成本一定比开挖高

事实：从全生命周期成本分析，综合考虑工期缩短、交通延误损失减少、道路修复成本降低等因素，其综合成本往往具有优势，甚至可降低30%-50%。

误区二：非开挖修复技术适用于所有管道问题

事实：对于严重变形或塌陷的管道，非开挖修复可能不适用，存在局限性。

误区三：非开挖修复技术简单，无需专业操作

事实：该技术对操作人员的专业技能要求较高，且初期设备投资较大。

误区四：非开挖修复技术是全新的技术

事实：该技术概念起源于20世纪70年代，90年代传入我国，已有数十年发展历史。

结论

非开挖修复技术作为城市地下管网运维的革命性技术，正在改变传统“开膛破肚”的施工模式。随着中国城镇化进程的深入和地下管网老化问题的凸显，这项技术的应用前景十分广阔。目前，中国非开挖修复技术的应用普及率（低于20%）远低于欧美发达国家（45%-50%），市场空间巨大。

2024年发布的GB/T 41666.4-2024和GB/T 43982.1-2024等重要国家标准，填补了供排水管网非开挖修复技术标准的空白，为行业的规范化发展提供了有力支撑。未来，随着智能化、数字化技术的深度融合，非开挖修复技术将更加高效、精准，为城市地下管网的“静默焕新”提供更强大的技术保障。

FAQ

Q1：非开挖修复技术主要修复哪些类型的管道？

主要应用于城市地下供水、排水、燃气、电力、通信等各类管线，几乎涵盖了所有市政地下管线类型。

Q2：非开挖修复技术能修复多严重的管道损坏？

对于渗漏、破裂、错位（如≤15%管径）等常见缺陷效果良好，但对于严重变形或塌陷的管道可能不适用。

Q3：非开挖修复后的管道能用多久？

根据标准，结构性修复后的使用期限不得低于50年，半结构性修复后的混凝土管道设计使用年限不宜超过30年。实际案例中，内衬使用年限可达30年以上。

Q4：非开挖修复技术在中国的发展现状如何？

中国非开挖修复技术已进入智能化与高速增长阶段，但应用普及率（低于20%）远低于欧美发达国家（45%-50%），市场空间巨大。

Q5：非开挖修复技术有哪些国家标准？

2024年发布了GB/T 41666.4-2024和GB/T 43982.1-2024等重要国家标准，填补了供排水管网非开挖修复技术标准的空白。
