综合管廊智能监控系统怎么做：环境、消防、入侵与设备联动

综合管廊智能监控系统，不能简单理解成“地下通道里装摄像头”。管廊是城市地下基础设施的集中承载空间，电力、通信、给水、热力等管线在同一廊体内运行，舱室狭长、环境封闭、设备密集，一旦发生积水、火灾、有害气体超限、非法入侵或设备失效，影响往往不是单点故障，而可能牵动多类城市运行系统。

因此，管廊监控的核心不是看见画面，而是让地下空间“可感知、可联动、可处置”。环境监测要知道舱室是否适合人员进入，消防系统要能快速判断火情和联动排烟、广播、门禁，安防系统要能识别非法进入和井盖异常，设备监控要能掌握风机、水泵、照明、供电、通信等状态，运维系统还要把巡检、维修、应急和复盘串起来。

《城市综合管廊工程技术规范》对综合管廊工程建设、运行安全和附属设施提出了基础要求，地方技术规程也普遍强调监控、报警、通风、排水、消防、通信等系统协同。¹这说明管廊不是某一个子系统可以单独管好的，它天然需要综合监控。

如果把系统做成多个子系统的菜单集合，日常还能勉强使用，一旦出现应急事件，就会暴露问题：报警来自哪里，视频是否能自动调出，风机是否要启动，门禁是否要释放，人员是否在廊内，维修工单有没有派发，处置结果有没有回填。管廊智能监控系统真正要解决的，就是这些跨系统动作之间的断点。

一、先把管廊当成“运行空间”，不是设备仓库

综合管廊里设备很多，环境监测、视频、门禁、消防报警、可燃气体探测、风机、水泵、照明、供配电、通信、广播、人员定位、机器人巡检、结构健康监测，都可能在一个项目里出现。很多方案容易从设备清单出发，结果每个系统都建了，运行时却互不相干。

更稳妥的思路，是先把管廊看成一个长期运行的地下空间。这个空间里有舱室、有分区、有出入口、有通风口、有集水井、有设备间、有管线单位、有巡检人员，也有火灾、积水、缺氧、有害气体、外部施工扰动、非法入侵等风险。监控系统要围绕这些空间对象和风险场景组织，而不是围绕设备型号组织。

实际建设时，至少要先梳理四类对象。第一是空间对象，包括廊体、舱室、防火分区、逃生口、通风口、投料口、集水井、设备间。第二是设施对象，包括风机、水泵、照明、配电、通信、门禁、消防、排水。第三是管线对象，包括入廊管线、权属单位、接口关系、检修边界。第四是人员与事件对象，包括巡检人员、外来人员、工单、告警、应急预案和处置记录。

对象关系清楚以后，后面的联动才不会乱。比如火灾报警不是一个孤立点位，它要关联所属舱室、防火分区、附近摄像头、排烟风机、消防电话、广播、门禁、逃生路径和在廊人员。积水报警也不只是液位超限，它要关联集水井、水泵状态、供电状态、排水去向和历史维修记录。

二、环境监测：先判断人能不能进、设备能不能稳

管廊环境监测是基础。地下空间不像地面道路，一旦氧气不足、硫化氢或甲烷超限、温湿度异常、积水上升，巡检人员进入就有风险，设备运行也可能受影响。

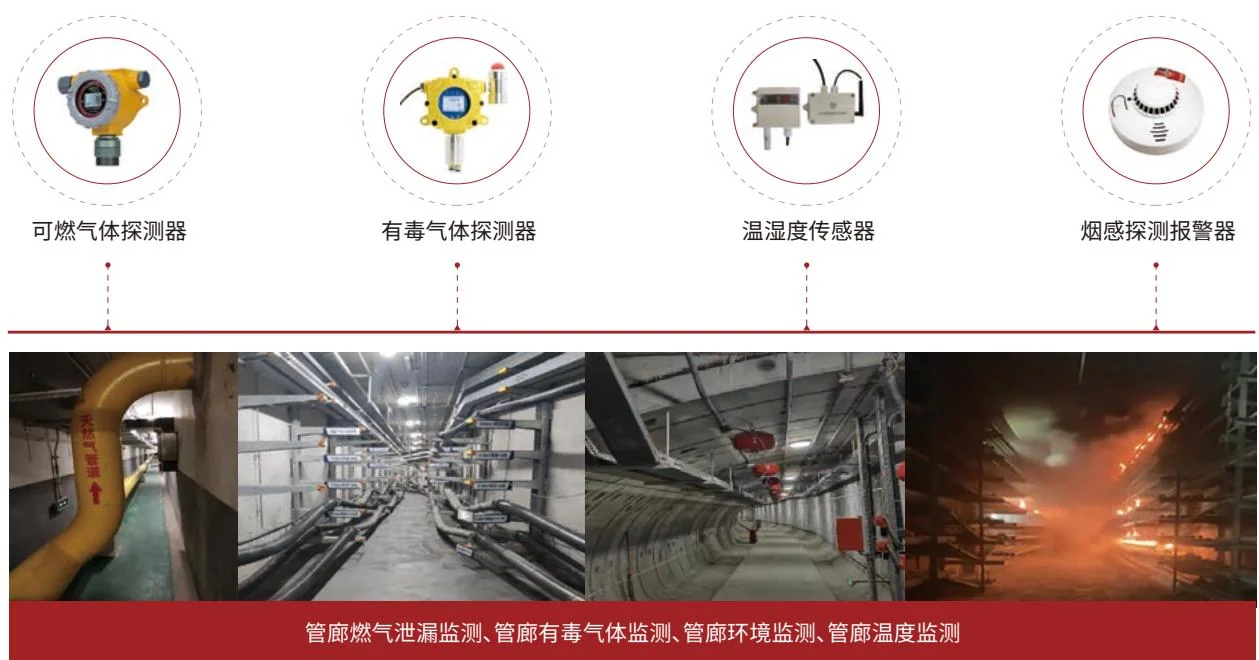

常见监测项包括温度、湿度、氧气浓度、甲烷、一氧化碳、硫化氢、烟雾、液位、水浸、风机状态、照明状态、集水井液位和水泵运行状态。不同舱室的重点不一样，电力舱更关注温度、烟感、火灾和电缆通道状态，燃气相关空间更关注可燃气体和通风，综合舱则要兼顾人员进入和多设备运行。

环境监测不能只做阈值报警。管廊空间长、分区多，某一点位超限可能是局部设备故障，也可能是通风组织出了问题。比如温度异常要看相邻测点、风机运行、负荷变化和历史趋势；液位上升要看降雨、泵站状态、水泵启停和排水通道；气体异常要看通风状态、人员进入记录和附近作业情况。

现场还有一个很实际的问题：设备误报和漂移。气体探测器、水位传感器、温湿度设备都需要定期校准和维护。平台应同时监测设备健康状态，比如在线率、数据跳变、长期零值、通信延迟、供电异常。否则，系统很可能把设备故障当成管廊风险，或者在真正风险出现时没有可信数据。

三、消防联动：报警以后必须自动带出处置链

综合管廊消防不能只停留在火灾报警主机。管廊空间封闭，火灾烟气扩散、人员疏散、设备停运、管线影响都需要快速联动。火灾自动报警、视频监控、排烟通风、消防广播、消防电话、门禁、防火门、照明和应急预案必须在同一条处置链上。

比较合理的消防联动流程是：火警触发后，平台先定位报警点和所属防火分区，自动弹出附近视频和环境数据，判断是否需要启动排烟或关闭相关防火门，同时通过广播和应急通信通知在廊人员，门禁释放逃生方向，运维和消防责任人收到告警，系统生成事件工单并记录每一步动作。

这里要特别注意“联动权限”。不是所有设备都应该由平台随意远程控制。风机、排烟、门禁、防火门、气体灭火、供电切换等动作都涉及安全边界，必须明确自动联动、半自动确认和人工操作的等级。低风险事件可以提示人工确认，高风险事件可以按预案自动触发关键动作，但所有动作都要有日志、有责任人、有回退机制。

很多管廊系统的问题，不是没有消防子系统，而是消防报警、视频、门禁、广播、通风彼此割裂。报警来了以后，值班人员还要一个系统一个系统切换，既浪费时间，也容易误操作。智能监控系统要做的，是把火灾处置从“找系统”变成“按预案执行”。

四、安防与入侵：不只防人，还要防外部破坏

综合管廊的安防对象不仅是入口。投料口、通风口、逃生口、井盖、设备间、人员通道、施工影响区域，都可能成为风险点。非法进入、井盖异常开启、人员超时停留、未授权作业、外部机械施工扰动，都需要纳入安防体系。

常见做法包括门禁、电子井盖、红外对射、视频监控、人员定位、电子巡更、入侵报警、声光警示和移动端确认。对于有外破风险的区域，还可以结合振动监测、地表施工信息和巡检记录，提前识别大型机械靠近或异常扰动。

入侵报警不能只发一个“有人进入”。系统要知道这个人有没有权限、从哪个入口进入、是否携带定位终端、是否在允许作业时段内、是否进入了受限舱室、是否超过规定停留时间。只有这些信息关联起来，安防报警才有管理意义。

人员安全同样重要。地下管廊发生火灾、缺氧、积水或通信异常时，平台要能快速知道廊内有几个人，分别在哪个区段，最近出口在哪里，通信是否可达。人员定位和应急通信不是锦上添花，而是应急处置能否可靠展开的基础。

五、设备联动：风机、水泵、照明不是孤立开关

管廊设备监控经常被做成远程开关：风机开关、水泵启停、照明模式、门禁控制。这个层面当然要有，但如果只做远程控制，系统还不够“智能”。真正有价值的是联动规则和运行策略。

比如氧气浓度下降或有害气体上升时，系统应结合通风分区和风机状态给出通风建议；集水井液位上升时，应自动检查水泵运行、供电状态和排水能力；人员进入某个区段时，可以联动照明、视频和定位；火灾报警时，要联动排烟、门禁、广播、防火门和视频；设备故障时，要自动生成维修工单并关联备品备件和历史维修记录。

联动规则要避免两个极端。一种是全部自动化，任何报警都自动启动一堆设备，容易误动。另一种是全部人工确认，系统只提示不动作，关键时刻又太慢。更可行的是分级联动：提示级、确认级、自动级。不同风险等级对应不同动作，平台记录动作来源、执行结果和人工确认情况。

管廊系统还应支持演练模式。消防、积水、缺氧、入侵这些事件都可以做预案演练，验证联动规则是否合理、人员是否收到消息、视频是否能调出、设备是否能按要求动作。没有演练，联动规则写得再漂亮，也不知道实际能不能用。

六、技术架构：感知、网络、平台、应用要分清边界

综合管廊智能监控系统通常可以按四层理解：感知控制层、通信网络层、平台数据层、业务应用层。

感知控制层负责接入传感器、摄像头、门禁、消防、风机、水泵、照明、配电、机器人等设备。通信网络层负责工业环网、光纤、无线通信、应急通信和边缘网关，保障数据可靠传输和控制指令到达。平台数据层负责设备接入、数据清洗、告警规则、时序数据、视频联动、空间对象和接口服务。业务应用层负责运行监控、告警处置、巡检运维、应急联动、能耗管理、资产管理和统计分析。

公开资料中，不少管廊监控系统都强调环境与设备监控、视频监控、消防、通风、供电、门禁、照明、排水等子系统集成，并通过工业网络和监控中心形成统一平台。²这个方向是对的，但项目里还要进一步明确数据标准和接口边界。否则，各子系统虽然接进来了，后续扩展、维护和更换设备会非常困难。

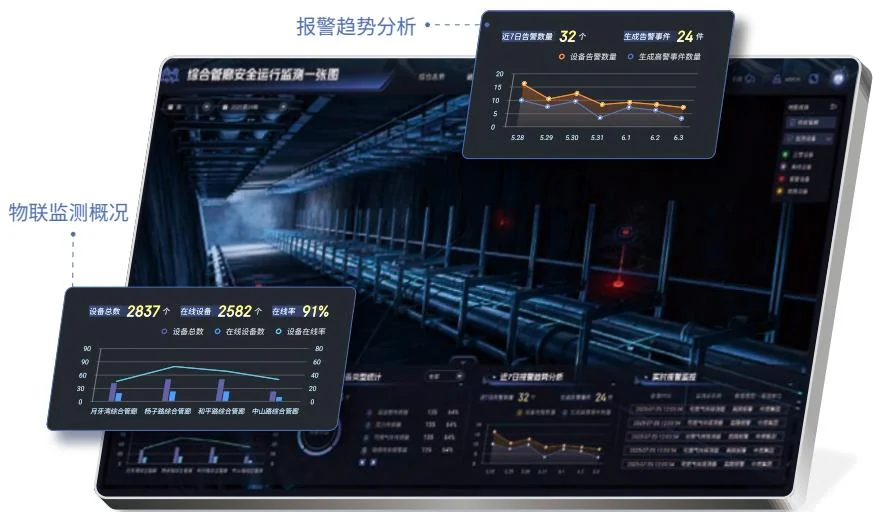

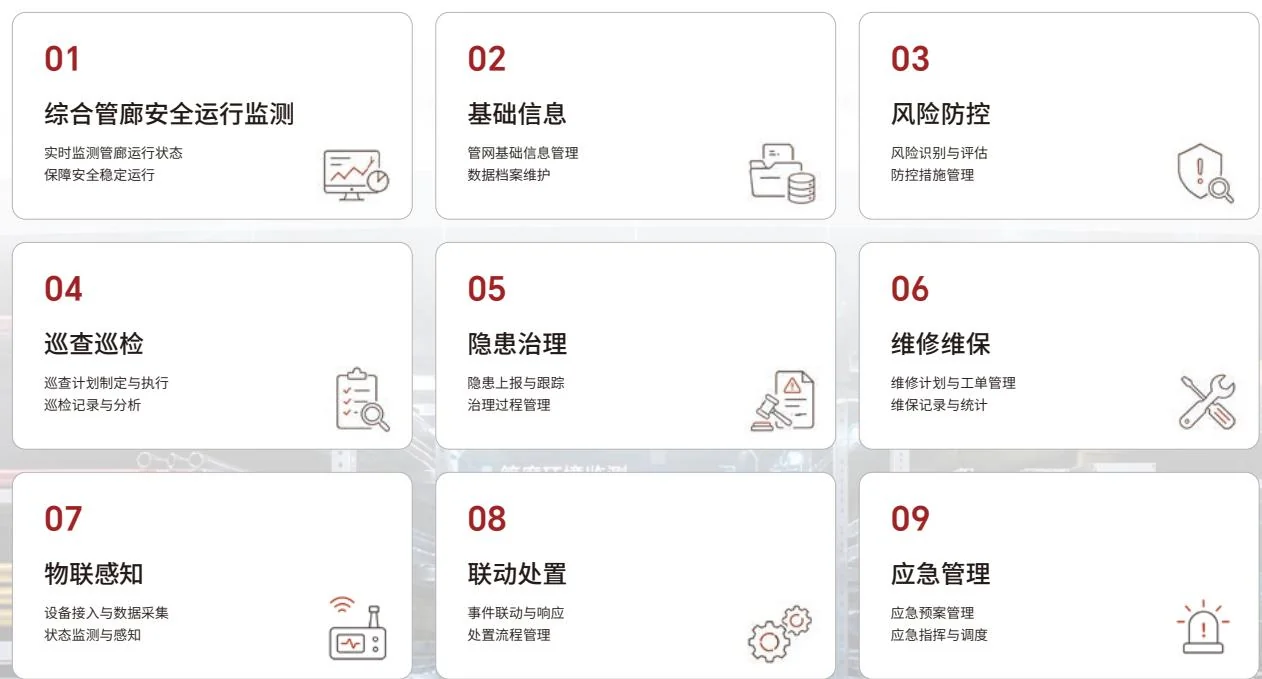

中科复兴的综合管廊监测方案强调集成环境监测、结构健康诊断、入侵报警、消防联动等子系统，实现地下管廊空间“可见、可测、可控”。³这三个词可以作为验收思路：可见，是对象、视频、状态能看见；可测，是环境、结构、设备、人员有数据；可控，是设备联动和处置流程能闭环。

七、运维闭环：系统上线后才是开始

管廊系统最怕“建成即老化”。地下环境湿度大、设备多、线路长，传感器漂移、摄像头遮挡、门禁故障、风机水泵损坏、通信中断都不罕见。如果没有运维机制，平台很快会变成一张不可信的大屏。

运维闭环至少包括告警确认、工单派发、现场处置、结果复核、备件管理、定期巡检和事件复盘。比如水泵故障告警，不应该只在平台上显示红点，而要自动生成工单，派给责任班组，记录到场时间、维修动作、更换部件、复测结果，并把这次故障纳入设备健康档案。

评价管廊系统好不好用，不应只看接入了多少子系统、做了多少页面。更有价值的指标包括设备在线率、告警有效率、工单闭环率、平均处置时长、巡检完成率、联动动作成功率、应急演练通过率、能耗异常发现率和历史故障复发率。

这些指标听起来不如三维可视化漂亮，但它们更接近管廊运营的真实目标：少误报、早发现、快处置、能复盘。

结语：综合管廊智能监控，关键在“联动”二字

综合管廊智能监控系统不是把环境、消防、安防、设备、视频、通信分别接入平台就结束。真正的难点，是让这些子系统围绕同一个空间对象、同一个风险事件和同一个处置流程协同工作。

环境异常要联动通风和人员提示，火灾报警要联动视频、广播、门禁和排烟，非法入侵要联动门禁、视频和声光警示，设备故障要联动工单和维护计划。只有这些动作能够自动关联、人工确认、闭环回填，管廊才真正从“被看见”走向“被管理”。

地下综合管廊是城市看不见的基础设施走廊。系统建设做得好不好，最后不看屏幕有多炫，而看风险发生时能不能更早发现、更快定位、更稳处置。

FAQ

1. 综合管廊智能监控系统主要包括哪些子系统？

通常包括环境与设备监控、视频监控、火灾自动报警、可燃气体报警、通风控制、排水控制、供配电监控、门禁、电子井盖、入侵报警、人员定位、应急通信、广播、机器人巡检、结构健康监测和运维工单等子系统。

不同项目可以按管廊长度、舱室类型、入廊管线、风险等级和预算分阶段建设。关键不是把所有子系统一次性堆满，而是确保核心风险场景能监测、能联动、能处置。

2. 管廊环境监测一般监测哪些参数？

常见参数包括温度、湿度、氧气浓度、甲烷、一氧化碳、硫化氢、烟雾、水浸、集水井液位、风机运行状态、水泵运行状态和照明状态。对于电力舱，还要关注电缆温度、火灾风险和供配电设备状态。

环境监测的目的不只是报警，更重要的是判断管廊是否适合人员进入、设备是否稳定运行、是否需要启动通风或排水联动。

3. 综合管廊消防联动应该怎么做？

消防联动应把火灾报警、视频、排烟通风、消防广播、消防电话、门禁、防火门、应急照明、人员定位和预案任务连接起来。火警发生后，平台应自动定位报警分区，调出附近视频和环境数据，提示或执行联动动作，并通知责任人员。

联动动作要分级管理。涉及门禁释放、排烟、气体灭火、供电切换等动作时，要明确哪些可以自动执行，哪些需要人工确认，所有动作都应有日志和复核机制。

4. 管廊入侵报警和普通门禁有什么区别？

普通门禁主要判断人员能否进入某个入口；管廊入侵报警还要关注井盖、通风口、投料口、逃生口、受限舱室和外部施工扰动。它需要与视频、人员定位、声光警示、巡检工单和应急通信联动。

更完整的入侵管理应判断人员权限、进入时间、进入位置、停留时长和作业任务。如果没有授权或进入受限区域，平台应自动告警并调出视频核查。

5. 综合管廊智能监控为什么需要设备联动？

因为管廊风险往往不是单一设备问题。积水可能需要联动水泵、供电和巡检；有害气体超限可能需要联动通风、人员撤离和门禁；火灾可能需要联动排烟、广播、视频、防火门和消防电话。没有联动，值班人员需要手动切换多个系统，处置速度和准确性都会下降。

设备联动不是越自动越好，应按风险等级设置提示级、确认级和自动级，并通过演练验证规则是否可靠。

6. 管廊监控系统如何避免误报太多？

首先要做好传感器校准和设备健康监测，识别设备离线、漂移、长期零值和通信异常。其次要结合相邻测点、历史趋势、设备状态和现场视频做交叉验证，避免单点数据直接触发高等级报警。

系统上线后还应定期复盘告警有效率，根据处置结果调整阈值、联动规则和报警等级。误报长期不处理，会让值班人员失去对平台的信任。

7. 综合管廊智能监控系统上线后应重点看哪些运维指标？

重点指标包括设备在线率、数据完整率、告警有效率、误报率、工单闭环率、平均响应时长、联动动作成功率、巡检完成率、应急演练通过率、能耗异常发现率和故障复发率。

这些指标能反映平台是否真正进入运营管理。只看接入设备数量和页面数量，很难判断系统是否好用。
