城市桥梁健康监测技术解析：传感器、结构模型与风险评估

城市桥梁健康监测，表面上看是给桥装上传感器，实时看位移、倾角、振动、裂缝、索力这些指标。真正做起来才会发现，传感器只是入口。桥梁安全管理的难点不在于“有没有数据”，而在于数据能不能解释结构状态，异常能不能被识别，风险能不能分级，最后能不能指导巡检、养护、限载、维修和应急处置。

一座桥长期运行，会同时受到车辆荷载、温度变化、风、雨、地震、河道冲刷、材料老化、支座病害、施工扰动等影响。很多变化并不剧烈，甚至短期内肉眼看不出来。传统人工巡检有价值，但它是周期性的、抽样式的。健康监测系统要补的正是这块空白：让桥梁关键结构状态从“定期看一眼”变成“连续留痕”。

成都市发布的《城市桥梁健康监测系统技术指南》把桥梁健康监测放在城市级“一网统管”框架下考虑，提出市级平台与各区县、各建设主体系统通过数据交互实现“单桥监测、联网运行”。¹这个方向很现实。单座桥可以做监测，城市桥梁安全管理却不能只靠一座座孤岛系统。

所以，桥梁健康监测的技术架构不能只围绕设备采购展开。更合理的顺序是：先识别桥梁类型和风险，再确定监测指标，再布设传感器，再建立结构分析和风险评估模型，最后把预警接入养护处置流程。没有这条链，平台很容易变成曲线展示系统。

一、先看桥，不要先看设备清单

桥梁健康监测最怕一上来列设备：GNSS、倾角仪、加速度计、应变计、裂缝计、索力计、气象站、视频、动态称重。设备当然重要，但每座桥的结构形式、服役环境和风险源都不同，不能用一套清单套所有桥。

梁桥、拱桥、斜拉桥、悬索桥、连续刚构桥，对关键构件和风险指标的关注点并不一样。梁桥可能更关注跨中挠度、支座状态、裂缝、桥墩沉降和车辆荷载；斜拉桥要关注索力、主梁线形、塔顶位移、风振和温度效应；拱桥要看拱圈变形、吊杆索力、横向稳定和支座约束；老旧小桥则可能更需要监测裂缝、沉降、冲刷和超载影响。

《城市桥梁健康监测系统技术指南》提出按监测目标、规模和复杂程度，将监测系统划分为综合集成监测系统、特定目标监测系统和应急监测系统。¹这个分类比简单按桥梁大小划分更有用。因为有些桥并不一定巨大，却处在关键交通节点或复杂环境里；有些桥平时不需要全量监测，但在周边施工、汛期冲刷、病害发展阶段需要临时应急监测。

项目立项时，先要回答几个问题：这座桥的主要风险是什么？是承载能力不足、材料老化、基础冲刷、支座失效、索力异常，还是外部施工扰动？监测目标是长期养护，还是专项病害跟踪，还是突发风险处置？目标不同，设备布设和数据算法就不一样。

二、传感器布点：关键不是多，而是布在结构回答问题的位置

传感器越多，数据越多，维护工作也越多。桥梁健康监测不是把桥面、桥墩、主梁、索塔都装满设备，而是把传感器布在能回答结构问题的位置上。

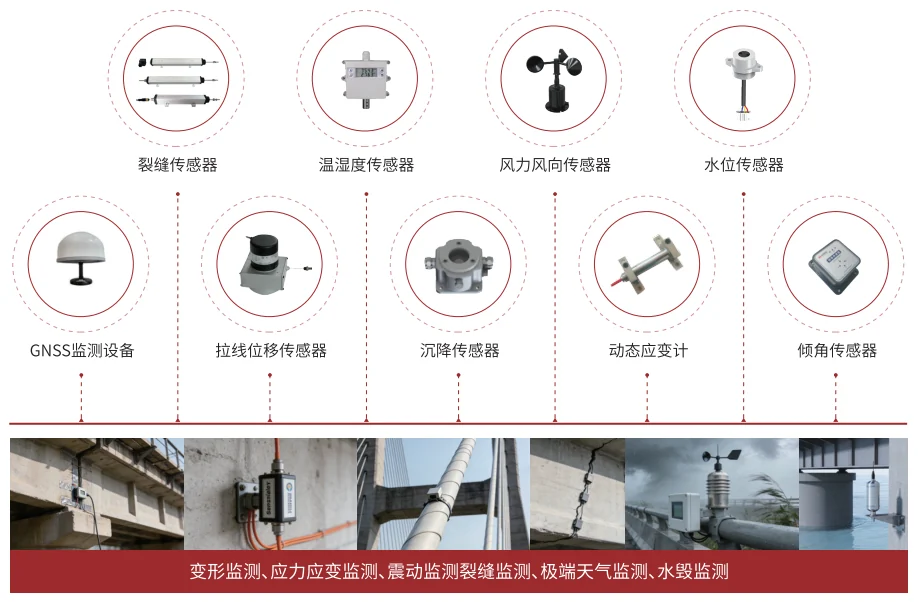

常见监测指标大致可以分成几类。第一类是几何变形，包括位移、沉降、倾角、挠度、伸缩缝位移。第二类是受力响应，包括应变、索力、支座反力。第三类是动力特性，包括加速度、振动频率、阻尼比、模态变化。第四类是环境与荷载，包括温湿度、风速风向、车辆荷载、地震动、水位和冲刷。第五类是病害发展，包括裂缝宽度、钢筋锈蚀、混凝土碳化、表观缺陷。

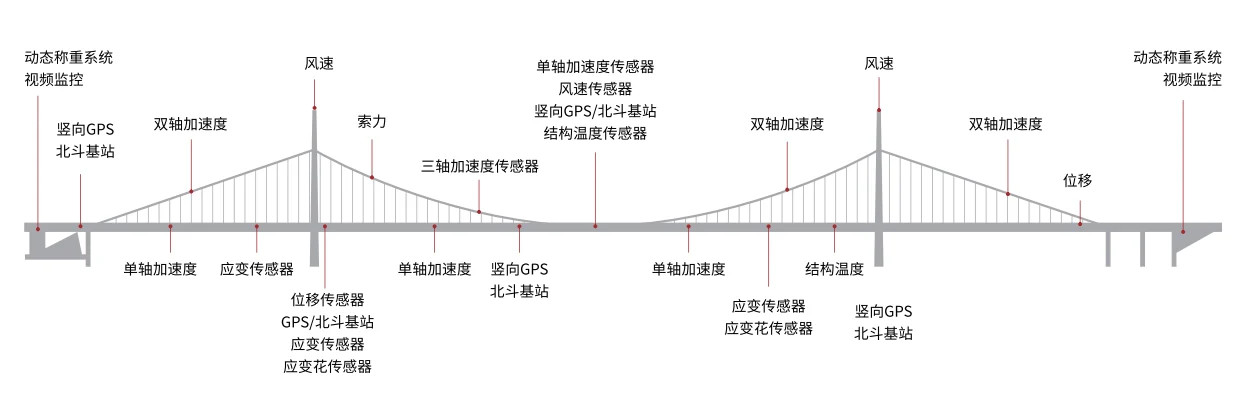

布点要围绕结构受力路径展开。比如主梁跨中适合关注挠度和应变，支座附近适合关注支座位移、梁端转角和伸缩缝变化，桥墩和基础适合关注沉降、倾斜和冲刷，斜拉索和吊杆适合关注索力变化，桥面和入口区域适合关注车辆荷载和超载行为。

这里有一个容易被忽视的问题：传感器数据并不天然等于结构异常。温度变化会引起桥梁伸缩，车辆通过会引起瞬态振动，风会影响索振，雨水和湿度会改变环境读数。如果没有基准值、温度补偿、工况识别和异常筛选，系统会产生大量“看起来异常”的数据，最后值班人员会对告警失去信任。

因此，传感器布点后要同步建立初始状态档案。包括安装位置、安装方向、采样频率、传感器编号、校准参数、初始读数、桥梁运营状态、气象条件、交通状态等。没有这些基础信息，后续数据很难解释。

三、数据采集与边缘处理：把噪声挡在前面

桥梁监测数据有一个特点：连续、杂、容易受环境影响。加速度、应变、位移这类数据采样频率不同，视频和图像数据体量又大，如果全部原样上云，不仅成本高，也会给后端分析带来压力。

比较稳妥的架构，是前端传感器负责采集，边缘网关负责协议接入、时间同步、初步清洗、异常过滤和断点续传，平台侧负责长期存储、趋势分析、结构评估和预警联动。对于高频振动数据，边缘侧可以先提取特征值；对于视频和图像，可以在边缘侧做初步识别，只把事件、截图或关键片段上传。

这一步会直接影响系统可靠性。现场设备可能遇到供电不稳、网络中断、温湿度变化、施工干扰、传感器脱落等问题。平台不能把所有数据缺失都当成桥梁异常，也不能把所有设备异常都忽略。设备健康状态本身也要被监测，比如在线率、电量、信号强度、采集频率、数据延迟、漂移情况。

桥梁健康监测的运维，不只是维修设备。它还包括数据质量巡检。哪些测点长时间不变化，哪些测点突然噪声增大，哪些测点和相邻测点相关性消失，哪些设备频繁离线，这些都应该进入平台日常运营指标。否则监测系统运行一段时间后，很容易出现“页面还在，数据已经不可信”的情况。

四、结构模型：让数据回到桥梁本身

只看单个传感器曲线，很难判断桥梁整体状态。桥梁是结构体系，监测数据必须回到结构模型里理解。结构模型不一定一开始就非常复杂，但至少要把桥梁类型、关键构件、受力路径、边界条件和监测点位之间的关系建立起来。

比较常见的做法，是把 BIM/GIS、桥梁静态台账、传感器点位、检查检测记录、病害记录和有限元分析模型结合起来。BIM/GIS 解决空间和对象关系，有限元模型帮助理解荷载与响应，监测数据反映实际运行状态，病害记录和人工巡检结果用于校验模型判断。

结构模型的价值，不是把桥画成三维模型，而是帮助解释“为什么”。比如某个测点位移增大，是温度导致的正常伸缩，还是支座约束异常？某段时间振动频率变化，是交通荷载变化，还是结构刚度退化？某条裂缝宽度扩大，是季节性波动，还是病害正在发展？没有结构关系，系统只能提示“超限”；有结构模型，系统才有机会判断“风险是什么”。

模型还要允许被修正。桥梁实际状态会随着服役年限、维修加固、交通荷载和环境变化而改变。长期监测数据可以反过来校准模型，让模型从设计状态逐步接近运营状态。很多健康监测系统的深度，正体现在这里：不是装完设备就结束，而是让模型随着数据不断接近真实桥梁。

五、风险评估：不要把“超阈值”当成全部

阈值预警是必要的，但桥梁风险评估不能只靠阈值。因为桥梁状态变化往往有阶段性和组合性，单点指标超限不一定意味着高风险，多个指标轻微异常叠加却可能值得警惕。

更合理的风险评估应该分层。第一层是设备与数据质量评估，先判断数据是否可信。第二层是单指标异常识别，比如位移、倾角、应变、振动、裂缝宽度是否超出正常范围。第三层是多指标关联分析，把同一构件、同一工况、相邻测点和历史趋势联系起来。第四层是结构状态评估，判断是否影响承载能力、耐久性或行车安全。第五层才是管理处置建议，比如复核、巡检、限载、封闭、维修或专项检测。

风险分级也要贴近管理动作。低等级预警可以触发数据复核和持续观察；中等级预警可以触发现场巡检和专项检测；高等级预警应通知养护、监管和应急责任人，并形成处置工单；极端情况下还要联动交通管制。预警如果没有对应动作，就只是颜色变化。

公开资料中提到，桥梁监测系统通常包括传感器网络、数据采集、通信传输、数据分析、结构健康评估和预警模块。²这套链条在项目里不能断。数据采集完以后，如果没有评估模型，平台就是数据仓库；评估以后如果没有工单和处置，平台就是报告系统。

六、城市级平台：从单桥安全到一网统管

单桥监测解决的是一座桥的问题，城市级平台解决的是桥梁群管理的问题。对主管部门来说，真正需要的是全市桥梁风险分布、重点桥梁运行状态、异常事件处置进度、养护计划执行情况和跨部门协同。

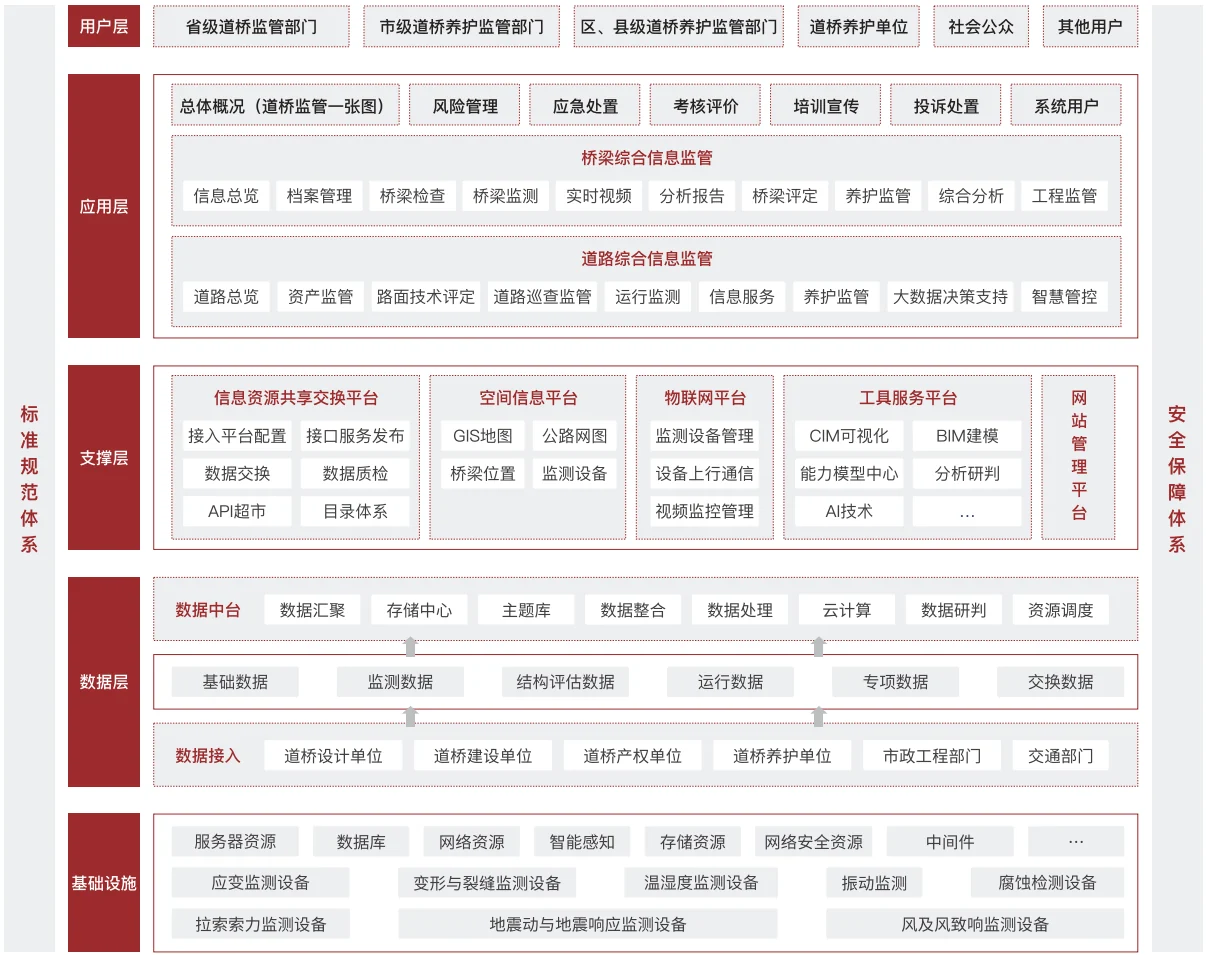

城市级桥梁平台至少要做三件事。第一，统一桥梁资产台账，包括桥名、位置、结构形式、建成年代、设计荷载、管养单位、检测等级、历史病害和维修记录。第二，统一监测数据标准，避免各建设主体、各设备厂商各用一套字段和接口。第三，统一事件闭环，让预警、派单、巡检、处置、复核、归档都能留下记录。

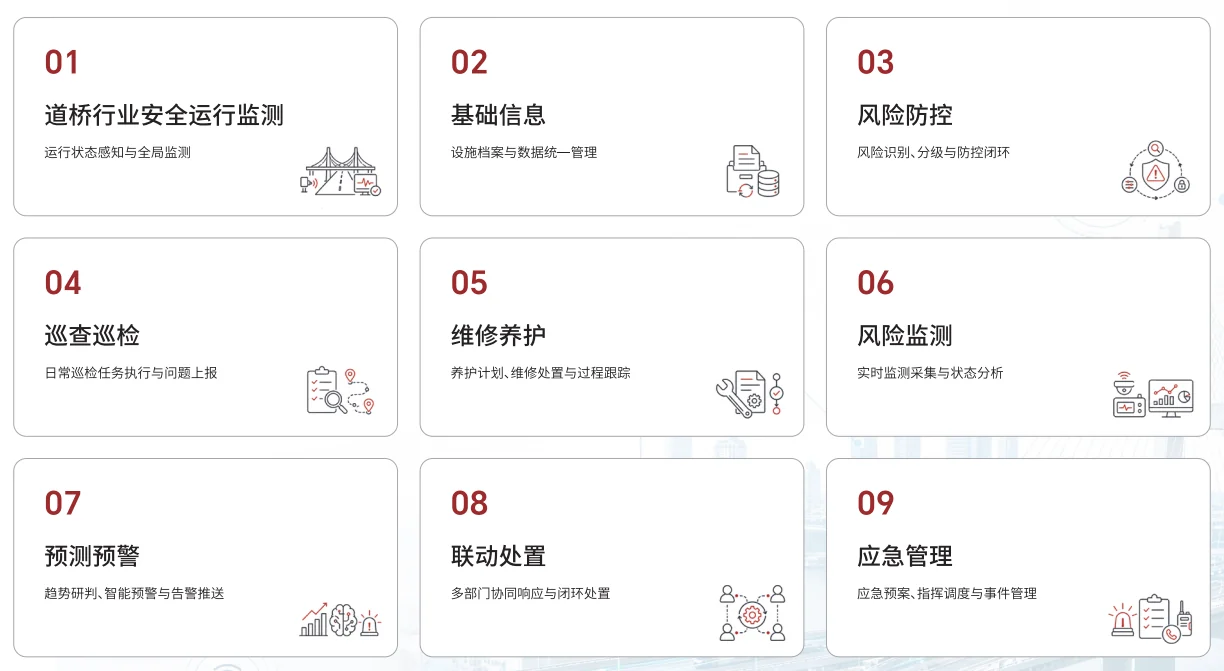

中科复兴在道桥行业监管中，围绕“一张图”可视化监管底座，融合道路、桥梁静态属性与巡检养护、设备运行动态数据；重点桥梁可加装前端感知设备，实时采集位移、倾角、振动等关键参数。³这类平台的重点不是把每座桥都做成复杂数字孪生，而是把桥梁资产、风险、监测和处置放到同一个监管体系里。

城市级平台还要处理“轻重缓急”。不是所有桥都需要同等密度的在线监测。可以按交通重要性、结构复杂度、服役年限、病害程度、外部风险、近期施工扰动等因素建立桥梁风险分级，对重点桥梁做长期在线监测，对一般桥梁做定期检测和数字化台账，对突发风险桥梁做临时应急监测。这样既控制成本，也更符合监管实际。

七、运维和验收：桥梁监测系统不是一次性交付

桥梁健康监测系统上线后，真正的考验才开始。传感器会老化，网络会波动，测点会漂移，施工会干扰，桥梁状态也会变化。如果没有长期运维机制，系统很快就会从“安全感知网络”变成“静态展示页面”。

验收时不能只看页面、设备数量和点位接入率。更应该看数据质量、告警准确性、模型解释能力、处置闭环和运维机制。比如传感器是否有校准记录，异常数据是否有复核机制，预警阈值是否有依据，预警工单是否能派发到责任单位，处置结果是否能回填，历史数据是否能支持趋势分析。

桥梁监测还要与人工检测、定期养护结合。在线监测不能替代所有现场检查，它更像是连续感知和早期提示。真正的判断往往需要监测数据、人工巡检、专项检测、结构计算和专家评估共同完成。系统越成熟，越不应该让算法单独承担高风险结论，而是帮助专业人员更早、更准地发现问题。

结语：桥梁健康监测的价值，是把风险管理前移

城市桥梁健康监测不是为了让大屏上多几条实时曲线，也不是为了把桥梁做成漂亮的三维模型。它的核心价值，是把桥梁安全管理从事后抢修、定期巡检，逐步前移到连续感知、趋势判断、风险分级和主动养护。

一套真正有用的桥梁健康监测系统，应该从桥梁结构和风险场景出发，选择合适的传感器，建立可靠的数据链路，把监测数据放进结构模型里解释，再通过风险评估和工单闭环进入养护管理。这样，系统才不是“看数据”，而是在帮助管理部门做更稳妥的决策。

桥梁是城市交通网络里的关键节点。它的安全，不只靠一次检测、一张报告或一套设备，而要靠持续的数据、专业的模型和清晰的责任闭环共同支撑。

FAQ

1. 城市桥梁健康监测系统主要监测哪些指标？

常见指标包括位移、沉降、倾角、挠度、应变、裂缝宽度、索力、加速度、振动频率、阻尼比、伸缩缝位移、支座状态、车辆荷载、温湿度、风速风向、水位和基础冲刷等。不同桥型关注重点不同，梁桥、拱桥、斜拉桥、悬索桥的监测指标不能完全照搬。

指标选择应从桥梁结构风险出发。比如老旧梁桥可能更关注挠度、裂缝、支座和超载；斜拉桥更关注索力、塔顶位移和风振；跨河桥梁还要关注水位、冲刷和洪水影响。

2. 桥梁健康监测是不是传感器装得越多越好？

不是。传感器越多，数据量、维护成本和误报概率也会增加。合理布点的关键，是把设备放在能回答结构问题的位置上，比如关键受力构件、病害易发展部位、边界约束部位、交通荷载影响明显区域和外部风险源附近。

项目建设前应先做桥梁风险分析和监测目标设计，再确定传感器类型、数量、位置和采样频率。盲目堆设备，往往会导致数据多但解释困难，后期运维压力也很大。

3. 桥梁健康监测和传统人工巡检是什么关系？

两者不是替代关系，而是互补关系。人工巡检可以发现很多现场可见病害，比如裂缝、破损、渗水、支座异常、栏杆和铺装问题；在线监测擅长连续记录结构响应和趋势变化，比如位移、振动、应变、索力和沉降。

更好的做法，是用在线监测发现异常趋势，用人工巡检和专项检测核实原因，再结合结构模型和养护经验制定处置方案。单靠人工巡检容易滞后，单靠在线监测又可能缺少现场判断。

4. 桥梁健康监测平台为什么需要结构模型？

因为单个测点数据很难直接说明桥梁整体风险。结构模型可以把桥梁类型、受力路径、关键构件、边界条件和测点关系联系起来，帮助判断数据变化是正常工况影响，还是结构性能变化。

例如温度变化会导致桥梁伸缩，车辆通过会引起瞬态振动。如果没有结构模型和工况识别，系统容易把正常变化当成异常。结构模型还能用于趋势分析、模型修正和养护决策，让监测数据真正服务桥梁安全评估。

5. 桥梁健康监测预警应该怎么分级？

预警分级应同时考虑数据质量、单指标变化、多指标关联、结构影响和管理动作。低等级预警可以用于持续观察和数据复核，中等级预警可以触发现场巡检，高等级预警应进入专项检测、养护处置或交通管制建议，严重情况下要启动应急机制。

预警分级不能只看颜色，也不能只靠固定阈值。不同桥型、不同测点、不同季节、不同交通荷载下，数据正常范围可能不同。预警规则应在运行中结合历史数据、现场复核和专家评估持续调整。

6. 城市级桥梁监测平台和单桥监测系统有什么区别？

单桥监测系统重点服务某一座桥的结构状态感知和风险预警；城市级平台则要管理一批桥梁，关注桥梁资产台账、风险分布、监测接入、预警事件、养护工单、处置闭环和监管统计。

城市级平台更强调标准化和协同。不同桥梁、不同建设主体、不同设备厂商的数据要能统一接入，预警事件要能按责任单位流转，管理部门要能看到全市桥梁安全状态和重点风险。

7. 桥梁健康监测系统上线后需要重点维护什么？

需要维护的不只是传感器设备，还包括数据质量、通信链路、阈值规则、结构模型、点位台账和处置流程。传感器要定期校准，设备离线要及时处理，异常数据要复核，预警规则要根据运行结果调整。

长期来看，系统运维指标应包括设备在线率、数据完整率、告警有效率、误报率、处置闭环率、模型校准记录和巡检复核记录。只有这些机制持续运行，桥梁健康监测平台才能长期可信。
