管道机器人巡检：城市“血管”的智能守护者

什么是管道机器人巡检？

简单来说，管道机器人巡检就是将一台搭载了多种“感官”设备的智能小车或小船，放入地下管道内部，让它代替人工完成“望闻问切”的工作。这些机器人通常自带照明和动力系统，通过线缆或无线信号与地面控制站连接，操作人员可以坐在监控室里，实时查看管道内部的画面和数据。

这项技术的核心价值在于：无需开挖路面、无需人员进入危险环境，就能全面掌握管道的健康状况。它彻底改变了传统管道检测依赖人工下井、开挖验证的落后模式，让管道维护变得更加安全、高效和精准。

为什么需要管道机器人巡检？

城市地下管网如同人体的“血管”，承担着排水、供水、供气、供热等重要功能。然而，这些管道常年埋在地下，受土壤腐蚀、交通荷载、施工扰动等因素影响，容易出现裂缝、腐蚀、堵塞、渗漏等问题。传统的人工巡检方式存在三大痛点：

1. 安全风险极高：管道内常含有毒有害气体（如硫化氢、甲烷），且空间狭小、氧气不足，人员下井作业极易发生中毒、窒息甚至爆炸事故。
2. 检测效率低下：人工巡检速度慢、易疲劳，且无法对管道内部进行量化测量，很多细微缺陷难以发现。
3. 破坏性大：一旦发现疑似问题，往往需要大面积开挖路面进行验证，不仅成本高昂，还会严重影响交通和居民生活。

管道机器人巡检的出现，完美解决了这些问题。它不仅能进入人工无法到达的角落，还能通过高精度传感器对缺陷进行定量分析，为后续维修提供科学依据。

管道机器人巡检的核心组成：一台“全副武装”的智能设备

一台功能完善的管道机器人，通常由以下几个关键系统构成：

移动平台：机器人的“腿”

移动平台是机器人的载体，决定了它能在什么样的管道环境中行进。常见的类型包括：

• 轮式/履带式：适用于大多数干燥或少量积水的管道，具备强大的驱动力和越障能力，能够爬坡、跨越障碍物。
• 螺旋推进式：专门用于充满积水或淤泥的管道，通过螺旋结构在液体中前进。
• 轨道式：在特定场景（如输煤廊道、电缆隧道）中，机器人可沿预设轨道运行，实现定点、周期性巡检。

检测传感系统：机器人的“眼睛”和“耳朵”

这是机器人最核心的部分，决定了它能看到什么、听到什么。

• 高清摄像单元（CCTV）：最基础的视觉设备，用于实时采集管道内壁影像，发现裂缝、腐蚀、树根侵入等可视缺陷。
• 激光扫描仪：精确测量管道的几何尺寸、变形量（如椭圆度）和沉积物剖面，生成三维点云数据。
• 声纳探测系统：主要用于充满液体的管道，通过声波反射测量水下沉积物的厚度和轮廓。
• 多通道超声测厚仪：在不破坏管壁的前提下，测量金属管道的剩余壁厚，评估腐蚀程度。
• 多气体检测仪：实时监测管道内氧气、可燃气体（如甲烷）、有毒气体（如硫化氢、一氧化碳）的浓度，保障作业安全。
• 声学泄漏检测仪：通过捕捉流体泄漏时产生的特定频率声波，精确定位泄漏点。
• 热成像仪：监测设备或管道内壁的温度异常，预警火灾或过热风险。
• 粉尘浓度检测仪：在输煤廊道等环境中，监测粉尘浓度，预防爆炸风险。

控制与传输系统：机器人的“神经”

负责机器人的运动控制和数据传输。操作人员可以通过地面控制站远程操控机器人前进、后退、转向，或设定预设程序让机器人自主运行。通信方式包括有线线缆和无线网络（如Wi-Fi、5G），确保数据实时回传。

供电系统：机器人的“心脏”

通常采用可充电电池供电，部分高端机型支持自主无线充电，能够实现长时间、长距离的连续作业。

定位与里程测量系统

精确记录机器人的行进距离和缺陷发生的具体位置，通常采用编码器测量轮结合惯性导航单元，确保检测结果可追溯。

数据处理与分析软件：机器人的“大脑”

采集到的海量数据（视频、图像、传感器数据）通过软件进行实时处理、存储和分析。先进的系统结合AI算法，能够自动识别和分类常见缺陷（如裂缝、腐蚀），甚至初步评估严重等级，生成标准化的检测报告。

管道机器人巡检的工作原理：从“看”到“判”的完整流程

基本工作流程

1. 准备工作：根据待检管道的管径、材质、环境（是否积水、有无障碍物）选择合适的机器人型号和传感器配置。
2. 下井部署：打开窨井盖或检查口，将机器人放入管道内部。
3. 行进与采集：机器人通过移动平台在管道内行进，同时利用传感模块实时采集环境数据（图像、声音、温度、气体浓度等）。
4. 数据传输：采集到的数据通过有线或无线方式实时传输至地面控制站。
5. 分析与报告：地面站的数据处理软件对接收到的数据进行分析、存储和解析，生成检测报告，操作人员可通过软件界面查看实时数据和分析结果。

智能化的核心：SLAM与AI

现代管道机器人多采用SLAM（同步定位与地图构建）技术实现自主导航和避障。机器人可以在不依赖外部定位信号的情况下，一边行进一边构建管道内部的三维地图，并实时确定自身位置。

结合AI图像识别算法，机器人能够自动识别管道内的裂缝、腐蚀、沉积物、树根侵入等缺陷，并标注其位置和严重程度。这大大减轻了人工判读的工作量，提高了检测效率和准确性。

特殊场景的应用

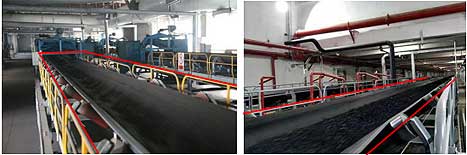

在输煤廊道等场景中，机器人可沿轨道平台运行，通过预设程序对关键设备（如皮带、电机、减速机）进行定点、周期性扫描，实现全天候无人值守巡检。一旦发现落煤管堵塞、皮带撕裂、煤粉自燃等隐患，系统会立即报警。

管道机器人巡检的应用场景：覆盖几乎所有管道类型

管道机器人巡检的应用范围非常广泛，几乎涵盖了所有需要内部检测的管道系统：

• 市政排水与雨污水管道：检测管道堵塞、裂缝、腐蚀、树根侵入等问题，是城市防洪排涝和防止地面塌陷的重要措施。
• 工业压力管道与工艺管道：应用于石油、化工、电力等行业，检测管壁腐蚀减薄、焊缝缺陷、应力腐蚀裂纹等，预防泄漏、火灾、爆炸事故。
• 长输油气管道：对天然气、原油长距离输送管道内壁的腐蚀、几何变形、机械损伤进行精细检测，保障能源动脉安全。
• 给水与饮用水输送管道：发现管道内壁的腐蚀产物、生物膜、水垢及结构裂缝，评估对水质的影响和泄漏风险。
• 特殊用途管道与有限空间：包括通风管道、电缆隧道、综合管廊、船舶管道等，替代人工进入高风险环境进行勘查。
• 火电厂输煤系统：对输煤廊道内的皮带、电机、减速机等设备进行巡检，监测落煤管堵塞、皮带撕裂、煤粉自燃等隐患。
• 地铁隧道：用于隧道结构测量与表面病害（如裂缝、渗漏水）识别。
• 管道施工质量验收：在管道安装完成后，用于检查施工质量是否符合标准。
• 修复效果复查：在管道修复后，再次进入内部检查修复质量。

管道机器人巡检的价值优势：安全、高效、经济

安全性大幅提升

彻底避免人员进入有毒有害、缺氧或存在坍塌风险的管道内部作业，保障人员生命安全。这是管道机器人巡检最核心的价值。

检测效率与精度高

机器人可连续工作，不受疲劳影响。高精度传感器能发现人眼难以察觉的细微缺陷，并进行量化测量。例如，激光扫描仪可以精确测量管道变形量，超声测厚仪可以测出管壁剩余厚度。

环境影响小（非开挖技术）

无需大面积开挖路面，只需打开窨井盖即可作业，减少对交通、市容和居民生活的干扰。这对于城市核心区域的管道检测尤为重要。

数据化管理便捷

检测过程全程录像，缺陷位置精准记录，形成电子化档案。便于长期跟踪、分析和规划管理，为智慧城市建设提供数据支撑。

降低运维成本

通过精准检测，可制定针对性的维修计划，避免“过度维修”或“维修不足”，延长管道使用寿命，减少突发故障导致的高额维修费用。

提升应急响应能力

在管道发生突发故障时，可快速派遣机器人查明故障位置、类型和严重程度，为制定抢修方案提供第一手情报，缩短抢修时间。

满足法规要求

提供客观、可追溯的数字化报告，满足国家对特种设备安全和环境保护的合规性审查要求。

管道机器人巡检的常见误区

误区一：管道机器人可以解决所有管道问题

纠正：机器人主要用于检测和评估，虽然未来可能集成简单作业工具，但目前主要功能是“看”和“测”，复杂的修复仍需人工或其他设备。

误区二：机器人巡检可以完全替代人工

纠正：机器人是辅助工具，能大幅提升效率和安全性，但后台仍需操作人员监控、分析和决策，尤其在复杂环境中。

误区三：所有管道都适用同一种机器人

纠正：机器人需根据管径、材质、环境（如积水、淤泥、腐蚀性）等因素选择不同的移动平台、传感器配置和防护等级。

误区四：机器人检测结果绝对准确

纠正：检测精度受传感器性能、环境干扰、操作人员经验等因素影响。AI识别也需不断训练和优化。

误区五：机器人巡检成本过高，不划算

纠正：虽然初始投资较高，但考虑到其避免了人工下井的安全风险、减少了开挖成本、延长了管道寿命、预防了重大事故，长期来看总体成本更低，经济效益显著。

如何选择适合的管道机器人巡检系统？

管径范围

根据待检管道的最小和最大直径，选择尺寸合适的机器人平台。机器人通常有明确的适用管径范围（如DN200-DN600）。

移动方式

根据管道内环境（干燥、积水、淤泥、障碍物）选择轮式、履带式或特殊推进方式。对于充满积水的管道，需选择防水等级高的机型。

传感器配置

根据检测目标（结构缺陷、腐蚀、泄漏、气体环境等）配置相应的传感器模块。例如，检测金属管道腐蚀需配置超声测厚仪，检测泄漏需配置声学泄漏检测仪。

续航时间

对于长距离管道，需选择续航能力强的机型，或支持自主充电的机器人。

通信方式

根据管道长度和结构，选择有线（线缆）或无线（Wi-Fi、5G）通信方式，确保数据传输稳定。长距离管道通常采用有线通信。

防护等级

在油气、化工等危险环境中，需选择具备防爆、防水、防腐蚀性能的机器人。

智能化程度

根据需求选择具备自主导航、AI缺陷识别、3D建模等高级功能的机型。智能化程度越高，对操作人员的依赖越少。

预算与成本

综合考虑设备采购、运营维护、数据处理等成本，评估投资回报率。

结论

管道机器人巡检是一项集成了移动平台、多类传感器、智能控制与数据分析的综合性技术。它通过替代人工进入危险、狭窄的管道环境，实现了对管道健康状况的全方位、高精度检测，是城市管网运维从“被动抢修”向“主动预防”转型的关键工具。

随着人工智能、5G通信、自主导航等技术的不断进步，管道机器人巡检正朝着更智能、更高效、更经济的方向发展。对于市政、石化、电力、燃气等行业而言，引入管道机器人巡检系统，不仅是提升安全管理水平的需要，更是实现降本增效、保障城市生命线安全的重要手段。

FAQ

Q1：管道机器人能检测哪些类型的管道？

A：它应用广泛，几乎涵盖所有类型的管道，包括市政排水/雨水/污水管、工业压力管道（石油、化工、电力）、长输油气管道、给水管道、燃气管道、热力管道、电缆隧道、综合管廊等。

Q2：管道机器人是如何在黑暗、充满污水的管道中工作的？

A：机器人自带高亮度LED照明系统，确保摄像头在黑暗中也能清晰成像。对于充满液体的管道，会使用声纳探测系统来测量水下情况。

Q3：使用管道机器人巡检，还需要人工下井吗？

A：主要目的是替代人工下井，极大降低安全风险。但在机器人无法进入的极端复杂环境或需要人工辅助时，仍可能需要专业人员介入。

Q4：管道机器人巡检一次的成本大概是多少？

A：成本因项目规模、管道长度、检测难度、机器人型号等因素而异。初始设备投资约数十万人民币，年均运营成本为数万人民币。相比传统开挖检测，长期来看成本更低。

Q5：管道机器人能自己找到管道里的缺陷吗？

A：可以。现代机器人搭载AI图像识别算法，能够自动识别和分类常见的管道缺陷（如裂缝、腐蚀、沉积）。但最终判断和评估仍需结合后台操作人员的经验。

Q6：管道机器人会不会卡在管道里？

A：存在这种风险。因此，使用前需了解管道走向、分支和阀门位置。机器人通常具备防碰撞和自检功能，但在复杂环境中，建议配备人工监控以防意外。
