SCADA是什么意思？数据采集与监控系统如何驱动工业自动化升级

一、SCADA组态软件的核心定义与本质

1.1 什么是SCADA组态软件？

SCADA是英文“Supervisory Control and Data Acquisition”的缩写，中文通常译为“数据采集与监视控制”或“监控组态软件”。它是一套以计算机为基础的生产过程控制与调度自动化系统，本质上是位于控制设备之上、侧重于管理的纯软件平台。

简单来说，SCADA组态软件就像一个“工业大脑”，它不直接控制机器，而是通过收集现场传感器、PLC（可编程逻辑控制器）、RTU（远程终端单元）等设备的数据，实时呈现给操作员，并允许操作员远程发送指令。

1.2 SCADA与HMI的区别：别搞混了

很多人容易把SCADA和HMI（人机界面）混为一谈。实际上，HMI只是SCADA系统的一个组成部分——它负责数据显示和操作交互。而SCADA是一个更完整的系统，除了HMI，还包括数据采集服务器、通信网络、远程终端单元等硬件和软件。可以这样理解：HMI是“窗户”，SCADA是整栋“房子”。

1.3 SCADA的起源：打破技术垄断

SCADA的诞生源于一个现实需求：早期各自动化厂商的系统相互独立、互不兼容，用户被“绑定”在单一供应商上。为了打破这种垄断，计算机技术被引入，实现了与不同厂家控制设备的互联。从DCS（分布式控制系统）发展而来，在PLC的普及中壮大，SCADA逐渐成为工业监控的标准方案。

二、SCADA系统的核心组成

2.1 硬件组件：系统的“骨架”

一个典型的SCADA系统由以下硬件构成：

• 监控计算机/主站：系统的核心，负责收集过程数据并向现场设备发送控制命令。
• 远程终端单元（RTU）：连接到传感器和执行器，具备数据采集和嵌入式控制功能，常用于远程、分散的监测点。
• 可编程逻辑控制器（PLC）：功能与RTU类似，但具有更复杂的嵌入式控制能力，是工厂中最常见的现场设备。
• 通信基础设施：连接监控计算机与RTU/PLC的网络，可使用有线（如以太网、RS485）或无线（如无线电、GPRS）方式。

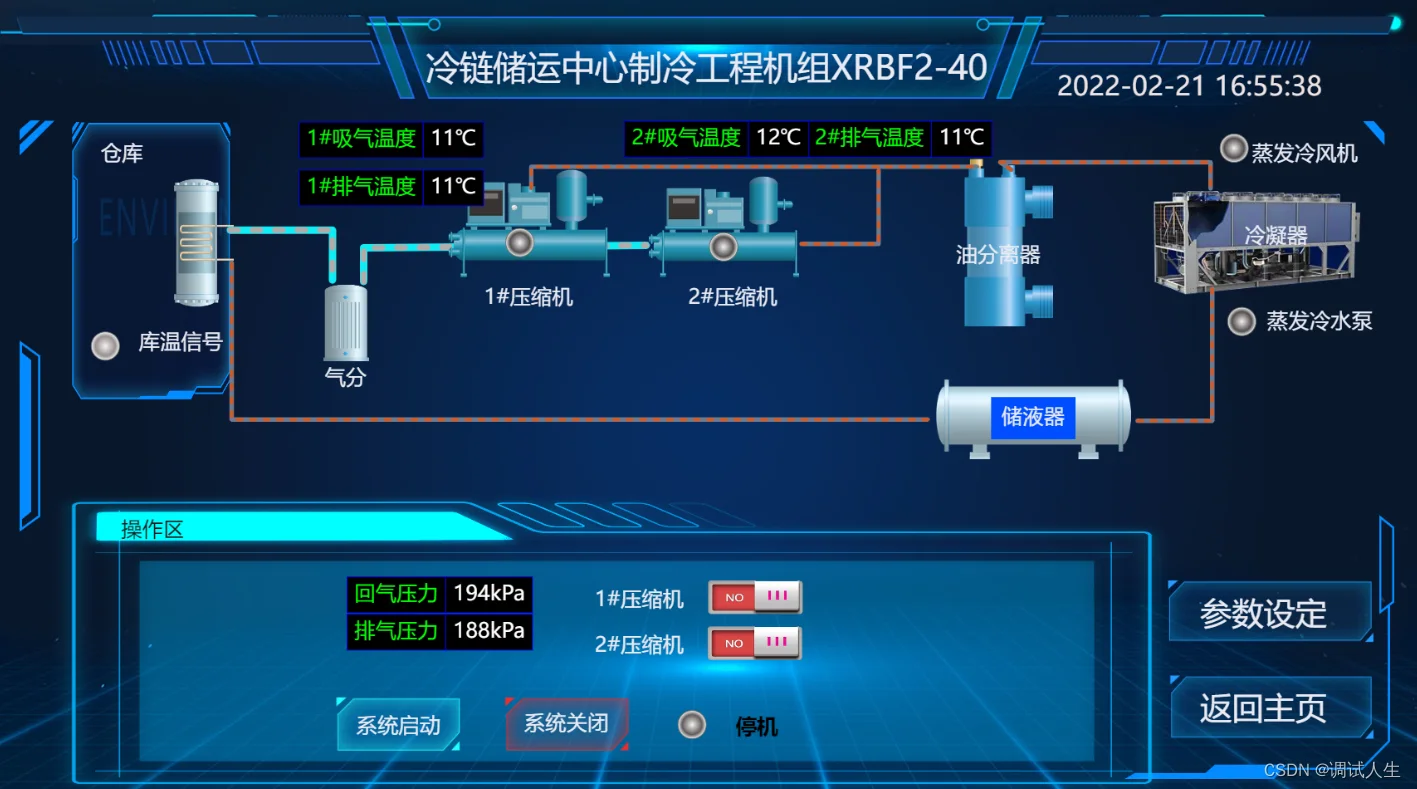

• 人机界面（HMI）：操作员与系统交互的窗口，以模拟图、报警、趋势图等形式呈现工厂信息。

2.2 软件组件：系统的“灵魂”

• SCADA服务器/监控系统：负责数据采集、处理（如量程转换、报警检查、历史存储），并与HMI软件通信。
• 设备驱动程序：负责与各种I/O设备（如PLC、智能仪表）通信，解析不同的通信协议（如Modbus、Profibus）。
• 组态开发环境：用于快速构建监控功能的软件工具，用户通过“组态”（配置）而非编程的方式搭建系统，大大降低了开发门槛。

三、SCADA系统的工作原理

3.1 数据采集与传输

现场传感器将物理量（温度、压力、流量等）转换为电信号，由PLC或RTU等下位机采集并转换为数字数据。这些设备通过通信网络（如Modbus协议）将数据传输给上位的SCADA服务器。

3.2 数据处理与监控

SCADA服务器对数据进行处理——量程转换、滤波、报警检查——并通过HMI以图形化界面（模拟图、趋势曲线）实时展示给操作员。操作员可以一目了然地看到整个生产过程的运行状态。

3.3 远程控制

当操作员通过HMI发送指令（如“开启阀门”），指令经SCADA服务器、通信网络下达到下位机（PLC/RTU），进而控制现场设备。整个过程在毫秒级完成，实现了真正的远程操控。

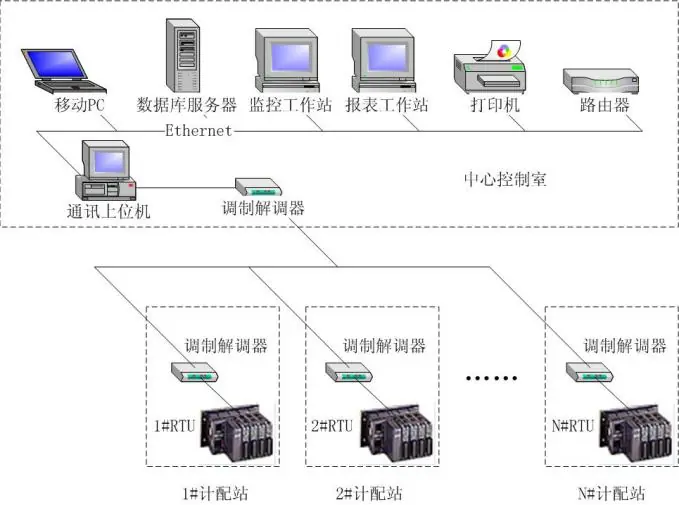

3.4 系统架构

典型的SCADA系统采用客户/服务器（C/S）架构：服务器负责数据处理，客户机负责人机交互。近年来，基于Web的“超远程客户”架构也逐渐流行，用户通过浏览器即可访问监控界面。

四、SCADA系统的广泛应用场景

4.1 电力行业

SCADA是电网调度自动化（EMS系统）的核心子系统，用于监测和控制电力的产生、传输和分配。从发电站到变电站，再到用户端，SCADA确保电力系统的稳定运行。

4.2 石油与天然气

在长距离管道输送中，SCADA系统监测管道压力、流量、温度等参数，及时发现泄漏或堵塞风险，并远程控制阀门和泵站。

4.3 水处理与市政

城市供水、污水处理、供热系统都离不开SCADA。它帮助管理者实时掌握水质、水位、设备状态，实现无人值守或少人值守。

4.4 制造业

在装配线、生产设施中，SCADA监测设备运行状态、能源消耗，帮助企业优化生产流程、降低能耗。

4.5 交通运输

铁路供电系统、机场行李处理系统、交通信号灯管理——SCADA在这些领域同样发挥着关键作用。

五、SCADA系统的价值与优势

• 提升效率与决策：通过实时监控和数据分析，帮助管理者做出更明智的决策。
• 减少停机时间：实时报警和故障诊断，能快速发现并处理问题，减少生产中断。
• 降低运营成本：远程监控减少现场人力巡检成本，尤其适合分散的监测点。
• 提高安全性与可靠性：持续监控设备状态，对异常情况进行报警，确保生产过程安全。
• 打破技术垄断：用户可快速构建自己的监控系统，摆脱对特定厂商封闭系统的依赖。
• 实现管控一体化：可与MES、ERP等系统集成，为企业数字化、智能化提供支撑。

六、常见误区澄清

误区一：SCADA就是HMI

事实：HMI只是SCADA系统的一个组成部分。SCADA是一个包含硬件、软件和通信网络的完整系统。

误区二：SCADA是完整的控制系统

事实：SCADA侧重于监控和管理，而非直接控制。它位于控制设备（如PLC）之上，通过它们实现对现场设备的间接控制。

误区三：SCADA系统等同于DCS系统

事实：DCS通常由单一制造商提供，主要用于控制点集中的流程工业（如化工厂）。SCADA系统由用户集成多种产品，更灵活，主要用于测控点分布广泛的场景（如长输管道、电网）。

误区四：SCADA系统只用于工业领域

事实：除了钢铁、电力、化工等传统工业，SCADA还广泛应用于食品、医药、建筑、科研、市政设施等多个领域。

误区五：SCADA系统没有安全风险

事实：SCADA系统可能存在安全漏洞，需要定期评估风险并采取防护措施（如加密、防火墙）。

七、如何选择适合的SCADA组态软件？

7.1 明确应用场景

• 分布广泛的场景（如长输管道、通信基站）：优先考虑SCADA系统。
• 集中的连续过程控制（如化工厂）：优先考虑DCS系统。

7.2 评估系统规模

对于I/O点数较少的系统，SCADA在成本上更具优势，因为其控制器配置更灵活。

7.3 考虑开放性与兼容性

选择支持多种通信协议（如Modbus、OPC UA、MQTT）和主流工控设备（如西门子、施耐德、三菱PLC）的软件，便于系统集成和未来扩展。

7.4 关注系统可靠性

对于关键任务应用，应选择支持冗余配置（如双机热备、网络冗余）的系统，确保高可用性。

7.5 考虑国产化与信创要求

对于有自主可控需求的行业（如能源、军工），可优先考虑适配国产芯片（如龙芯、鲲鹏）和操作系统（如麒麟）的国产SCADA品牌。

7.6 关注技术发展趋势

评估系统是否支持云化、边缘计算、AI集成等新技术，以适应未来工业物联网和智能制造的发展需求。

结论

SCADA组态软件是现代工业自动化的基石，它通过数据采集、实时监控和远程控制，帮助企业实现高效、安全、智能的生产管理。从电力到水处理，从石油到制造业，SCADA的应用无处不在。随着云计算、边缘计算、AI等新技术的融入，SCADA正向着更开放、更智能、更安全的方向发展。无论是传统企业的数字化转型，还是新兴工厂的智能化建设，选择一款合适的SCADA组态软件都至关重要。

常见问题（FAQ）

问：SCADA组态软件和HMI软件是一回事吗？

答： 不是。HMI（人机界面）是SCADA系统的一个组成部分，负责数据显示和操作交互。而SCADA是一个更广泛的系统，除了HMI，还包括数据采集服务器、通信网络、远程终端单元（RTU/PLC）等硬件和软件。

问：SCADA系统和DCS系统有什么区别？

答： 主要区别在于应用场景和集成方式。DCS通常由单一供应商提供，体系结构成熟，主要用于控制点集中的流程工业（如化工厂）。SCADA系统则由用户集成多种产品，更灵活，主要用于测控点分布广泛的场景（如长输管道、电网）。

问：SCADA系统是如何采集数据的？

答： 现场传感器将物理量（如温度、压力）转换为电信号，由PLC或RTU等设备采集并转换为数字信号。这些设备再通过通信网络（如Modbus协议）将数据传输给中央SCADA服务器进行处理和显示。

问：SCADA系统主要应用在哪些行业？

答： 应用非常广泛，包括电力（电网调度）、石油天然气（管道监控）、水处理（供水/污水处理）、制造业（生产线监控）、交通运输（铁路供电）、市政设施（供热/交通）等。

问：现在流行的“云组态”是什么？

答： 云组态是基于云计算技术的新型SCADA软件。它将计算资源放在云端，用户无需在本地部署服务器，通过Web浏览器即可访问。相比传统SCADA，云组态具有更高的灵活性、可扩展性和更低的初始成本。

问：如何选择一款好的SCADA组态软件？

答： 需要综合考虑应用场景（分散还是集中）、系统规模（I/O点数）、兼容性（支持的设备和协议）、可靠性（是否支持冗余）、开发成本、技术支持以及未来的技术趋势（如云化、AI集成）等因素。
