什么是SCADA？一文读懂工业监控的“大脑”
导读 SCADA是工业自动化和基础设施管理中不可或缺的核心系统。它全称为Supervisory Control and Data Acquisition，即监控与数据采集系统。简单来说，SCADA就像工厂、水厂、电网等设施的“大脑”和“神经中枢”，负责远程监控现场设备、采集实时数据，并帮助操作员做出精准决策。本文将从定义、组成、工作原理、应用场景、常见误区到选型建议，全面解析SCADA系统，帮助你快速理
摘要
SCADA是工业自动化和基础设施管理中不可或缺的核心系统。它全称为Supervisory Control and Data Acquisition，即监控与数据采集系统。简单来说，SCADA就像工厂、水厂、电网等设施的“大脑”和“神经中枢”，负责远程监控现场设备、采集实时数据，并帮助操作员做出精准决策。本文将从定义、组成、工作原理、应用场景、常见误区到选型建议，全面解析SCADA系统，帮助你快速理解并应用这一关键技术。
一、SCADA是什么？——定义与本质
1.1 全称与中文译名
SCADA是Supervisory Control and Data Acquisition的缩写，中文通常翻译为“监控与数据采集系统”或“监控组态软件”。它并非单一产品，而是一整套工业监控系统，由软件和硬件元素共同组成。
1.2 核心定义
SCADA系统的本质是：以计算机为基础的生产过程控制与调度自动化系统。它主要完成两件核心任务：
- 监控与控制（Supervisory Control）：对现场设备进行远程监视和操作。
- 数据采集（Data Acquisition）：从传感器、仪表等设备收集实时数据。
1.3 与PLC的区别
很多人容易混淆SCADA和PLC。简单来说：
- PLC：是用于单个机器或资产实时控制的硬件设备，侧重于本地控制。
- SCADA：是涵盖软件和硬件的系统，用于在更广范围内集成和管理多个PLC及其他设备，侧重于集中监控和管理。
两者是协同工作的不同层次技术，而非竞争关系。

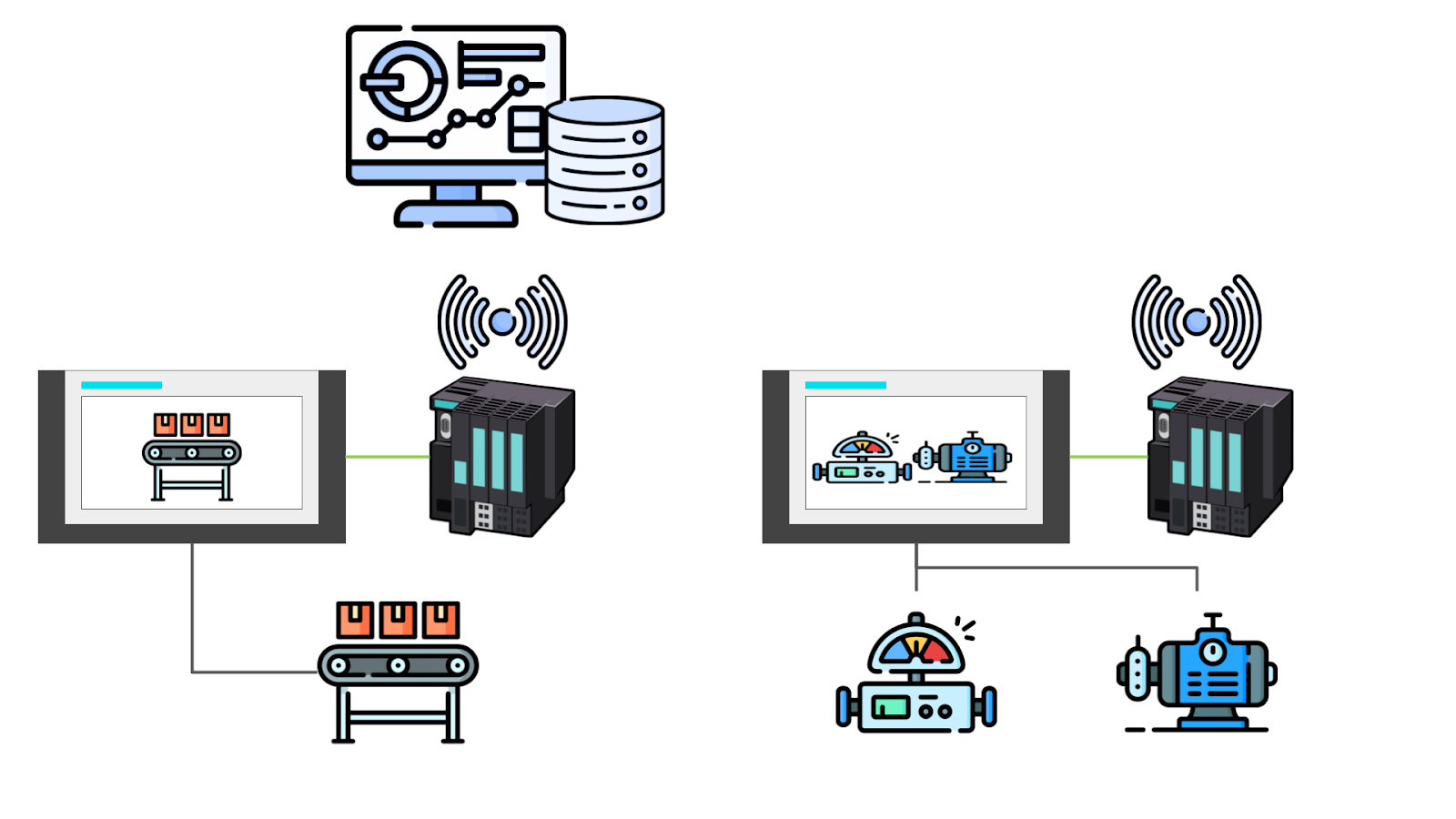

图：SCADA系统基本架构示意图，展示了从现场设备到监控中心的完整链路
二、SCADA系统由哪些部分组成？
一个完整的SCADA系统通常包含以下核心组件：
2.1 监控计算机（Supervisory Computer）
系统的核心，负责与现场控制器通信、收集数据、处理数据、发送控制命令，并运行HMI软件。
2.2 远程终端单元（RTU）
连接到现场的传感器和执行器，具备数据采集和嵌入式控制功能，常用于远程、户外或无人值守站点。
2.3 可编程逻辑控制器（PLC）
与RTU功能类似，但通常具有更复杂的嵌入式控制功能，更侧重于本地实时控制。
2.4 通信基础设施（Communication Infrastructure）
连接监控计算机与RTU/PLC的网络，可使用多种协议（如Modbus、OPC UA、DNP3、BACnet等）和物理介质（如以太网、RS-485、光纤、4G/5G）。
2.5 人机界面（HMI）
操作员与系统交互的窗口，以模拟图、趋势曲线、告警列表等形式展示工厂信息，并提供操作控制按钮。
2.6 历史数据库（Historian）
用于存储带时间戳的数据、事件和告警，供后续查询、趋势分析和报表生成。
2.7 告警系统
用于检测异常情况（如高水位、设备故障），并通过颜色、声音、弹窗等方式通知操作员。
2.8 工程师站
用于系统配置、维护、画面开发和调试的工作站。
图：SCADA系统整体架构示意图，展示各组件之间的连接关系
三、SCADA系统是如何工作的？
SCADA系统的工作流程可以概括为以下几个步骤：
- 数据采集：现场设备（传感器、仪表等）产生数据，由PLC或RTU进行采集。
- 数据上传：PLC/RTU通过通信网络（如以太网、RS-485）将数据上传至SCADA服务器。
- 数据处理与显示：SCADA服务器处理数据（如量程转换、报警检查），并通过HMI以工艺流程图、实时数据、趋势曲线等形式呈现给操作员。
- 监控与控制：操作员通过HMI查看现场状态，并可通过点击按钮等操作下发控制命令。
- 命令执行：控制命令通过SCADA服务器下发至PLC/RTU，由后者驱动现场设备（如启动水泵、打开阀门）执行动作。
- 自动化响应：SCADA系统可利用条件逻辑，对常见事件（如温度过高）自动触发预设的响应，实现系统自动化。
- 数据存储与追溯：所有实时数据、告警和操作记录都会被存入历史数据库，用于后续分析和故障追溯。
图：SCADA系统工作流程图，直观展示数据从现场到监控中心的完整路径
四、SCADA系统有哪些应用场景？
SCADA系统广泛应用于各类工业、基础设施和设施流程中：
4.1 能源行业
- 电力系统的调度自动化（EMS子系统）
- 变电站监控
- 风力发电场
- 油气管道监控
4.2 水务与环保
- 水处理与分配
- 污水收集与处理
- 泵站监控
4.3 制造业
- 工厂自动化
- 生产过程监控
- 设备绩效分析
- 质量控制
4.4 交通
- 铁道电气化远动系统
- 地铁监控
- 机场行李系统
4.5 楼宇与设施
- 集中监控HVAC、照明、安防、给排水等子系统
- 用于医院、体育场馆、大型园区等
4.6 公共基础设施
- 巴黎奥运会期间用于保障赛事协调与安全，监控机场、地铁、酒店等关键设施
图：SCADA计算监测中心实景，展示操作员通过HMI监控现场
五、SCADA系统的价值与优势
- 提升效率与安全性：通过实时监控和集中管理，提高电网、铁路等系统的运行可靠性与安全性，减轻调度员负担。
- 降低运营成本：通过实时监控与数据分析，帮助实现能耗节约（如案例中实现15%-20%的能耗节约）和产品不良率降低。
- 辅助决策：提供完整、实时的数据，帮助操作员快速诊断故障、做出正确决策，加快响应速度。
- 实现远程管理：允许对分散的站点进行远程监控和控制，无需人员到场，提升运维效率。
- 数据追溯与分析：采集和存储历史数据，支持趋势分析、故障追溯和生产优化。
- 系统集成：能够与ERP、MES、能源管理系统等上层IT系统集成，构建统一的工业IT中枢。
六、关于SCADA的常见误区
误区一：SCADA是一种协议
事实：SCADA是一类系统，而非单一协议。它内部可能使用Modbus、OPC UA、DNP3等多种协议。
误区二：SCADA等同于HMI
事实：HMI是SCADA系统的一个组成部分（操作员窗口），而SCADA是一个包含服务器、数据库、通信网络等在内的完整系统。
误区三：SCADA与PLC是竞争关系
事实：SCADA和PLC是协同工作的不同层次技术。PLC负责现场实时控制，SCADA负责集中监控和管理。
误区四：SCADA系统不安全
事实：虽然存在安全漏洞风险，但现代SCADA系统（如Panorama Suite）具备完善的用户权限管理、操作审计与安全通信机制，并通过了相关安全认证。
误区五：SCADA会被物联网平台完全取代
事实：两者定位不同，SCADA强于现场实时监控与控制，物联网平台强于远程管理和数据分析。未来趋势是两者协同，而非取代。
七、如何选择一套合适的SCADA系统？
7.1 明确项目需求
评估项目是侧重于单纯的“监控”，还是需要更深度的数据整合与运营管理（如能耗分析、生产绩效）。
7.2 评估系统规模
根据点位数量（从几十到百万级）、站点数量（单站点或多站点分布式）选择可扩展的系统。
7.3 考虑设备兼容性
确认SCADA系统是否支持项目中已有的多品牌PLC、仪表和传感器，以及是否支持OPC UA、Modbus、BACnet等主流协议。
7.4 关注部署方式
根据安全性和运维要求，选择本地部署、云端部署或混合架构。工业关键基础设施通常以本地或私有化部署为主。
7.5 考察系统开放性
选择提供开放接口（如OPC、数据库接口）的系统，以便与ERP、MES等第三方系统集成，保护原有投资。
7.6 评估安全性与可靠性
对于关键基础设施，需选择具备完善权限管理、操作审计、冗余热备功能并通过安全认证的系统。
7.7 考虑长期运维
选择架构模块化、可扩展的系统，以适应未来数字化升级和长期运维需求。
结论
SCADA系统作为工业自动化和基础设施管理的核心工具，已经渗透到能源、水务、制造、交通、楼宇等各个领域。它不仅提升了生产效率和安全性，还通过数据驱动的方式帮助企业实现降本增效。理解SCADA的定义、组成、工作原理和选型要点，对于任何从事工业自动化或设施管理的人来说，都是一项必备技能。随着工业物联网（IIoT）的发展，SCADA系统正与物联网平台协同工作，共同迈向智能工厂的未来。
FAQ
Q1: SCADA和HMI有什么区别？
A: HMI（人机界面）是SCADA系统的一个组成部分，是操作员与系统交互的窗口。SCADA是一个更广泛的系统，除了HMI，还包括服务器、数据库、通信网络、PLC/RTU等。
Q2: SCADA系统是否支持移动端访问？
A: 是的，现代SCADA系统（如Panorama Suite）通常支持通过Web浏览器、iOS和Android移动App进行远程访问和监控。
Q3: SCADA系统能接入不同品牌的PLC吗？
A: 可以。大多数现代SCADA系统支持多种主流通信协议（如OPC UA、Modbus、S7、BACnet等），能够接入不同厂商的PLC、仪表和传感器，适用于异构系统环境。
Q4: SCADA系统是本地部署还是云端部署？
A: 两者都支持。在工业与关键基础设施场景中，通常以本地或私有化部署为主以保证安全性和可靠性。同时，也支持云端部署或混合架构，以满足不同需求。
Q5: SCADA系统会被物联网平台取代吗？
A: 短期内不会。两者定位不同，SCADA强于现场实时监控与控制，物联网平台强于远程管理和数据分析。未来趋势是两者协同工作，通过工业网关进行数据桥接，实现优势互补。
Q6: 一个SCADA系统最多能支持多少个点位？
A: 取决于系统架构和硬件配置。现代SCADA系统（如Panorama Suite）可支持从单站点到大规模分布式系统，点位规模可达数十万到百万级。
