桥梁健康监测是什么意思？一套实时感知、智能预警的桥梁“体检系统”全解析

一、桥梁健康监测：给桥梁装上“智能听诊器”

1.1 什么是桥梁健康监测？

简单来说，桥梁健康监测是一套为桥梁量身定制的“智能体检系统”。它通过在桥梁的关键受力部位和易损区域安装大量传感器，实时、连续地采集桥梁在各种环境（如风、温度）和荷载（如车流）作用下的结构响应数据（如应力、应变、振动、位移等）。随后，系统利用先进的数据分析技术对这些海量数据进行处理与评估，判断桥梁的健康状况，一旦发现异常或损伤迹象，便会立即发出预警，从而实现“早发现、早预警、早处置”。

1.2 它与传统人工巡检有何不同？

传统的人工巡检主要依赖工程师的肉眼观察和简单工具，存在明显的局限性：主观性强、效率低下、存在视觉盲区，且往往需要封闭交通，影响社会运行。而桥梁健康监测则是一种自动化、实时、连续、精准的监测方式。它克服了人工巡检的诸多痛点，能够捕捉到人眼无法察觉的细微变化，例如0.1毫米级别的裂纹扩展或微小的索力变化，为桥梁安全提供了前所未有的数据支撑。

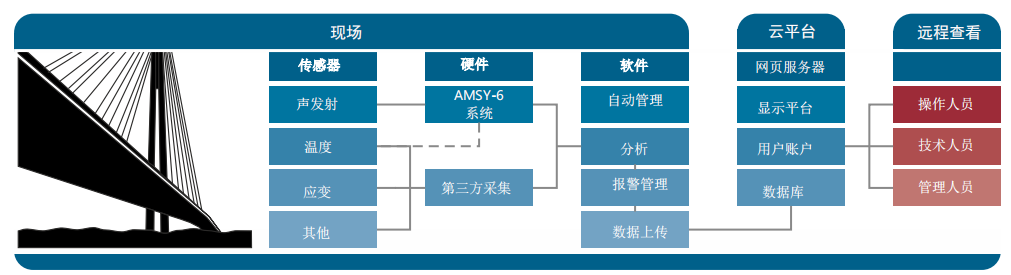

二、系统如何工作？四大核心层级揭秘

一套完整的桥梁健康监测系统，通常由四个环环相扣的核心层级构成，它们协同工作，共同守护桥梁安全。

2.1 感知层：桥梁的“神经末梢”

这是系统的基础，负责采集原始数据。在桥梁的各个关键部位，部署着种类繁多的传感器，它们如同人体的“神经末梢”，24小时不间断地感知着桥梁的“身体状况”。

• 主要传感器类型：包括静力水准仪（监测沉降）、振弦传感器（监测应力应变）、加速度计（监测振动）、位移传感器（监测位移）、温度传感器、风速风向仪、以及用于捕捉材料内部损伤的声发射传感器等。
• 核心能力：这些传感器能够精确捕捉到桥梁的细微变化，例如，高精度传感器甚至可以感知到0.1毫米的裂纹或微小的结构变形。

2.2 传输层：数据的“高速公路”

传感器采集到的微弱电信号，需要被及时、稳定地传输到数据处理中心。传输层负责完成信号的放大、转换和传输任务。

• 通信技术：根据桥梁现场条件，灵活采用NB-IoT、eMTC、LoRa等无线通信协议，或结合有线+无线混合组网模式，确保数据传输的稳定性和实时性。
• 关键考量：该子系统的设计需充分考虑传感器输出信号类型、电缆类型、采样频率和测量精度等因素，以保证数据质量。

2.3 数据层：海量数据的“中央仓库”

传输上来的海量数据，需要一个强大的“中央仓库”进行存储、管理和初步处理。

• 技术支撑：依托云服务器和边缘计算技术，实现数据的安全存储、备份和深度挖掘。边缘计算可以在靠近数据源的地方进行预处理，减轻云端压力，提高响应速度。
• 数据策略：为了平衡数据量与存储压力，系统会采用定时制、触发制、统计制等多种数据采集策略，而非无差别地存储所有原始数据。

2.4 应用层：系统的“智慧大脑”

这是整个系统的核心，负责对数据进行分析、识别损伤、评估健康状态并触发预警。

• 核心功能：通过建立有限元模型、力学分析模型等，对桥梁结构状态进行精准评估和预测。评估分为在线评估（实时初步评估）和离线评估（综合高级分析，出具半年/年度报告）。
• 输出成果：系统可自动生成月度、季度、年度及突发事件评估报告，为养护决策提供科学依据。

三、它能监测什么？从环境到结构的全方位覆盖

桥梁健康监测的监测内容非常全面，主要涵盖四大类：

• 环境监测：温度、湿度、风力、雨量等，了解外部环境对桥梁的影响。
• 作用荷载监测：车流量、车辆重量（车型、轴重、总重、车速），掌握桥梁承受的动态荷载。
• 结构响应监测：这是核心，包括应力、应变、振动、位移、挠度、裂缝、索力变化等，直接反映桥梁结构本身的状态。
• 视频监测：对桥梁整体状态进行实时视频监控，提供直观的视觉信息。

四、价值与优势：为什么它成为桥梁安全的“必选项”？

桥梁健康监测的价值远不止于“监测”本身，它正在重塑桥梁的养护管理模式。

• 提升安全性：实时监控，在特殊气候、交通异常或运营状况严重异常时发出预警，有效预防桥梁事故，保障人民生命财产安全。
• 延长使用寿命：通过科学的监测与评估，实现“预测性维护、评估式维护”，大幅提升桥梁平均服役寿命，从“坏了再修”转向“提前保养”。
• 降低运维成本：克服传统人工巡检的盲区、主观性强、效率低等缺点，实现自动化、智能化管理，减少人力、物力和财力投入。
• 辅助科学决策：为桥梁的维护、维修与管理决策提供精准的数据依据和指导，告别“拍脑袋”决策，实现科学管养。
• 验证设计理论：通过运营期数据，验证桥梁设计理论，为后续同类型桥梁的设计提供宝贵的实践指导。

五、如何选择与应用？选型建议与常见误区

5.1 选型建议

• 根据桥梁类型定制：不同桥型（斜拉桥、悬索桥、梁桥、拱桥）的受力特点和薄弱环节不同。例如，斜拉桥重点监测索力、空间变位；悬索桥重点监测主缆紧固力、吊索索力。方案应“一桥一策”。
• 考虑环境与工况：传感器需满足全天候工作要求，能抵抗极端环境（如雨、高温、严寒）。
• 关注系统集成与兼容性：选择能集成多种监测技术（如声发射、应变、振动等）的系统，并兼容第三方数据，便于统一管理和未来升级。
• 重视软件平台功能：软件应具备数据采集、分析、可视化、报警处理、自动化报告生成、远程访问等功能，且界面友好、易于操作。
• 考虑长期运维成本：选择具备传感器自检、冗余电源、数据备份等功能的系统，降低长期维护难度和成本。

5.2 常见误区澄清

• 误区一：桥梁健康监测等同于人工巡检。 事实：它是自动化、智能化的系统，与人工巡检有本质区别。
• 误区二：只有大型、特大型桥梁才需要监测。 事实：所有在役桥梁，尤其是面临“老龄化”问题的桥梁，都可能从中受益。
• 误区三：监测系统安装后即可一劳永逸。 事实：系统本身需要维护，如传感器自检、数据校准、系统升级等。
• 误区四：监测数据越多越好，无需筛选。 事实：需采取合理的采集与存储策略，否则会导致系统臃肿，通常保留分析结果和统计参数。

结论

桥梁健康监测已不再是遥不可及的高端技术，而是保障桥梁安全、提升养护效率、降低全生命周期成本的关键手段。随着政策的推动（如交通运输部要求2025年底前特殊桥梁监测系统全覆盖）和技术的成熟，它正成为现代桥梁的“标配”。对于桥梁管理者而言，理解并善用这套系统，是实现从“被动应对”到“主动预防”转型的必然选择。

常见问题解答（FAQ）

问：桥梁健康监测能监测到什么？
答：可以监测桥梁的环境（温湿度、风力）、承受的荷载（车流量、重量）以及结构自身的响应，如应力、应变、振动、位移、挠度、裂缝、索力变化等。

问：桥梁健康监测系统是如何工作的？
答：传感器实时采集数据，通过传输网络发送到数据中心，由软件进行分析评估，当数据异常时发出预警，为管理决策提供依据。

问：所有桥梁都需要安装健康监测系统吗？
答：政策要求特殊桥梁（如跨江跨海跨峡谷）优先覆盖。对于其他桥梁，尤其是老旧桥梁或交通流量大的桥梁，安装该系统能有效提升安全性和管理效率。

问：安装一套桥梁健康监测系统贵吗？
答：成本因桥梁规模、监测项目、传感器数量和系统复杂度而异。但相比传统人工巡检的高昂人力成本和桥梁事故造成的巨大损失，其长期效益显著。

问：监测系统能完全替代人工巡检吗？
答：不能完全替代。系统擅长实时、连续监测结构整体和关键部位，但人工巡检在发现表面细微损伤、处理复杂情况等方面仍有其价值。两者是互补关系。

问：监测数据如何查看？
答：通常通过专门的软件平台或云平台查看，支持电脑和智能手机，管理人员可在任何有网络的地方实时查看数据和接收预警。
