Modbus是什么意思？工业自动化领域最通用的设备通信协议全解析

一、Modbus的起源与基本定义

1.1 什么是Modbus？

Modbus是一种应用层的报文传输协议，由Modicon公司（现施耐德电气旗下）于1979年开发，最初目的是让可编程逻辑控制器（PLC）之间能够相互通信。简单来说，它就像工业设备之间的“通用语言”，让不同厂家、不同类型的设备能够读懂彼此的数据。

1.2 为什么需要Modbus？

在工业现场，设备种类繁多——温度传感器、压力变送器、电机驱动器、PLC控制器等，它们来自不同制造商，使用不同的数据格式。如果没有统一的通信规则，这些设备就无法协同工作。Modbus的出现解决了这一难题，它定义了一套标准化的报文格式，让设备之间的数据交换变得简单高效。

根据Modbus组织2023年的统计，全球已有超过1亿台设备支持Modbus协议，这足以证明它在工业通信领域的核心地位。

二、Modbus的核心组成与工作原理

2.1 主从架构：谁说话，谁听话

Modbus采用主从（Master/Slave）通信架构，也叫客户端/服务器模式。在一个Modbus网络中：

• 主站（Master）：负责发起通信，向从站发送请求并处理响应。通常由PLC、上位机或SCADA系统担任。
• 从站（Slave）：接收并响应主站的请求，但不能主动发起通信。每个从站拥有唯一的地址（1-247），就像每台设备有自己的“门牌号”。

2.2 三种传输模式：RTU、ASCII与TCP/IP

Modbus支持三种传输模式，适应不同的应用场景：

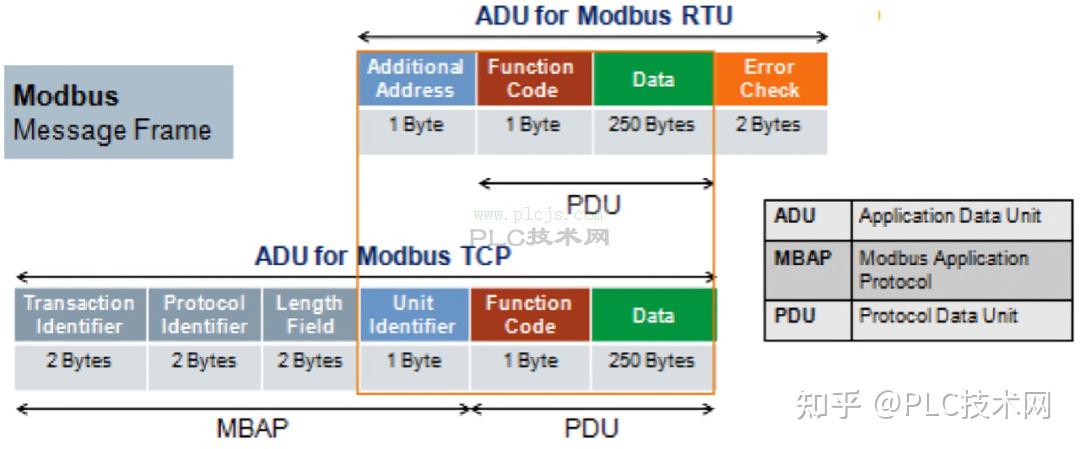

关键区别：Modbus RTU和ASCII不兼容，配置为ASCII模式的设备无法与RTU设备直接通信。而Modbus TCP/IP使用MBAP报文头替代了RTU的地址和CRC校验字段，结构有所不同。

2.3 数据模型：四种基本数据类型

Modbus定义了四类数据模型，用于组织设备内部的数据：

• 线圈（Coils）：可读写的位数据（0或1），代表开关量输出状态，如控制继电器通断。
• 离散输入（Discrete Inputs）：只读的位数据，代表开关量输入状态，如读取按钮是否按下。
• 输入寄存器（Input Registers）：只读的16位数据，用于读取传感器等模拟量输入，如温度值。
• 保持寄存器（Holding Registers）：可读写的16位数据，是最常用的数据存储区，用于配置参数或存储计算结果。

2.4 工作原理：请求-应答机制

Modbus的通信过程遵循“一问一答”的模式：

1. 主站向特定地址的从站发送请求帧，包含从站地址、功能码、数据内容和校验信息。
2. 从站接收并校验请求，根据功能码执行相应操作。
3. 从站向主站返回响应帧，包含执行结果或读取的数据。

功能码是请求帧中的关键字段，用于告诉从站要执行什么操作。常用功能码包括：
- 0x03：读保持寄存器
- 0x06：写单个寄存器
- 0x10：写多个寄存器
- 0x01：读线圈
- 0x05：写单个线圈

三、Modbus的主要应用场景

3.1 工业自动化与SCADA系统

在工厂车间，Modbus用于连接PLC、传感器、执行器等设备，实现生产线的监控和数据采集。SCADA系统通过Modbus协议与远程终端单元（RTU）通信，让操作员在控制室就能掌握现场设备的运行状态。

3.2 能源管理与楼宇自动化

在能源管理系统中，Modbus用于采集电表、水表、气表等计量设备的数据，实现能耗监测和优化控制。在楼宇自动化领域，它连接照明、空调、安防等系统，实现集中管理和节能运行。

3.3 设备集成与系统升级

由于Modbus协议广泛使用，大多数工业设备都提供原生支持。当需要将不同品牌的设备集成到同一系统中时，Modbus往往是最便捷的选择。对于老旧系统的升级改造，可以通过“Modbus RTU over TCP”方式，将现有串口设备接入以太网，最小化硬件改动。

四、Modbus的价值优势与常见误区

4.1 为什么Modbus如此受欢迎？

• 简单易懂：协议结构直观，学习成本低，初学者也能快速上手。
• 开放免费：公开发表且无版权要求，制造商可免费在其设备中实现，无需支付专利费用。
• 兼容性强：已成为行业标准，大多数工业设备都提供原生支持。
• 灵活可扩展：支持多种传输方式和物理介质，适用于不同场景。
• 高效可靠：RTU模式采用二进制编码，数据传输高效，响应快速。

4.2 常见误区澄清

误区一：Modbus是一种硬件总线。
纠正：Modbus是应用层通信协议，而非物理层总线。它可以在RS-232、RS-485、以太网等多种物理介质上运行。

误区二：Modbus RTU和Modbus ASCII可以互相通信。
纠正：这两种模式不兼容，配置为ASCII模式的设备无法与使用RTU模式的设备直接通信。

误区三：Modbus协议非常安全。
纠正：Modbus协议本身缺乏安全认证、数据加密和授权功能，数据以明文传输，存在被窃听、篡改的风险。对安全性有较高要求的场景，应考虑增加应用层的加密和认证机制。

五、如何选择合适的Modbus版本？

5.1 根据通信距离和速率选择

• 短距离、高速率：可选用Modbus串行（RS-232/485），适合车间内设备互联。

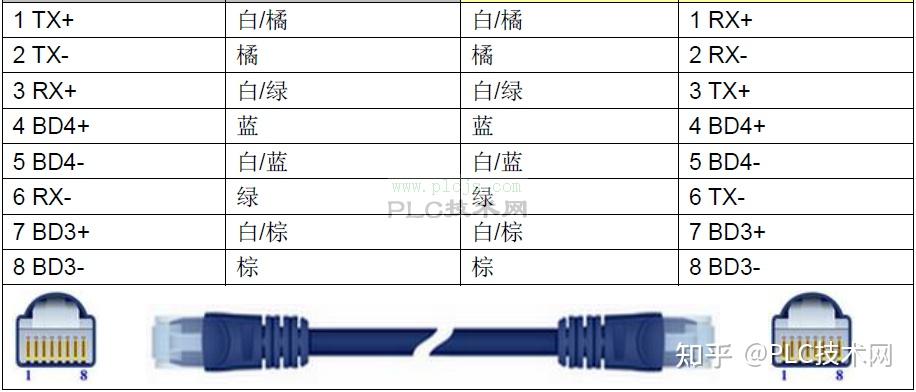

• 长距离、跨网络：应选用Modbus TCP/IP，支持通过互联网或局域网远程通信。

5.2 根据设备数量和网络拓扑选择

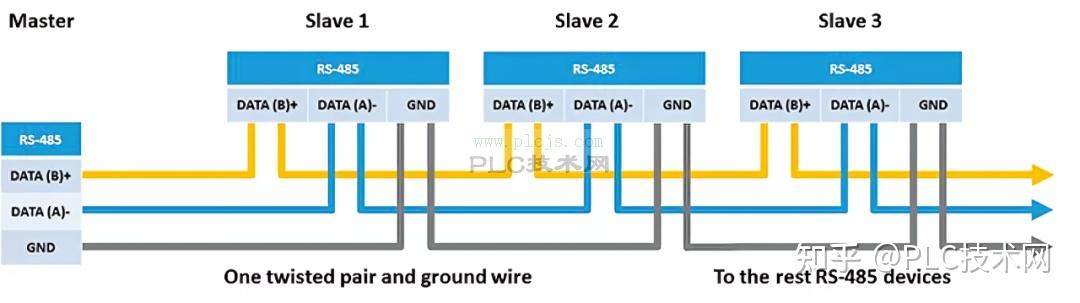

• 设备少、总线型拓扑：Modbus RTU（RS-485）是经济高效的选择，一条总线上最多可连接247个从站。
• 设备多、需要星型或复杂网络：Modbus TCP/IP更灵活，支持多客户端并发访问，便于扩展。

5.3 根据开发资源和调试需求选择

• 追求效率、资源受限：首选Modbus RTU，其二进制格式紧凑高效。
• 便于调试、数据量小：可考虑Modbus ASCII，其使用人类可读字符，易于排查问题。

六、结论

Modbus作为工业自动化领域最经典的通信协议，凭借其简单、开放、灵活的特性，历经四十余年依然活跃在各类工业场景中。从工厂车间的设备互联，到能源管理系统的数据采集，再到楼宇自动化的集中控制，Modbus都发挥着不可替代的作用。

理解Modbus的核心概念——主从架构、三种传输模式、四种数据模型、请求-应答机制——是掌握工业通信的基础。在实际应用中，根据通信距离、设备数量、开发资源和安全性要求选择合适的Modbus版本，能够帮助您高效地构建稳定可靠的工业通信系统。

随着工业物联网的发展，Modbus TCP/IP的应用越来越广泛，它正在成为连接传统工业设备与云平台的重要桥梁。掌握Modbus，就是掌握工业通信的通用语言。

七、FAQ

1. Modbus是硬件还是软件？
答：Modbus是一种软件层面的通信协议，它定义了数据如何组织和传输，但可以运行在不同的硬件接口（如RS-485、以太网）上。

2. Modbus RTU和Modbus TCP有什么区别？
答：主要区别在于传输介质和帧结构。RTU基于串口（如RS-485），帧中包含CRC校验；TCP基于以太网，使用MBAP头替代地址和校验，速度更快，支持跨网络通信。

3. 一个Modbus主站可以连接多少个从站？
答：理论上，从站地址范围为1-247，因此最多可连接247个从站。但实际数量受限于物理层（如RS-485的驱动能力）和通信效率。

4. Modbus协议安全吗？
答：不。Modbus协议本身设计简单，缺乏加密、认证和授权机制，数据以明文传输，存在被窃听、篡改和伪造的风险。对安全性有较高要求的场景，应增加应用层的安全措施。

5. 为什么我的Modbus设备通信不上？
答：常见原因包括：波特率、数据位、校验位、停止位等串口参数不匹配；从站地址设置错误；接线错误（如RS-485的A/B线接反）；未正确配置帧间隔时间（RTU模式）。

6. 什么是Modbus功能码？
答：功能码是Modbus请求帧中的一个字节，用于告诉从站设备要执行什么操作，例如读取数据（功能码03）或写入数据（功能码06）。

7. Modbus寄存器地址和PLC地址有什么关系？
答：Modbus协议内部使用从0开始的逻辑地址。但在PLC等设备中，为了便于记忆，常使用带前缀的地址，如保持寄存器地址400001对应Modbus逻辑地址0。
