SCADA是什么意思？数据采集与监视控制系统核心架构与工业应用解析

SCADA系统的核心定义与本质

SCADA的全称是Supervisory Control and Data Acquisition，中文意为“数据采集与监视控制系统”。它并非单一设备，而是一个由软件和硬件元素组成的系统级方案，允许工业组织在本地或远程位置控制工业流程，监控、收集和处理实时数据，并通过人机界面（HMI）与设备交互。

从本质上讲，SCADA系统遵循“控制分散、管理集中”的原则。现场设备负责采集数据，而所有数据最终汇集到中央控制中心进行统一监控和管理。这种架构使得企业能够高效管理分布广泛的资产，实现“无人值守”或少人值守的运营模式。

SCADA系统的五大核心组成部分

一个完整的SCADA系统由以下五个关键部分组成：

现场设备与传感器

位于系统架构的最底层，负责从工业过程中采集物理或化学参数，如温度、压力、流量、液位等。常见的传感器包括压力仪表、温度仪表、流量仪表和液位仪表。

远程终端单元（RTU）与可编程逻辑控制器（PLC）

这些设备位于现场设备与SCADA系统之间，是系统的“下位机”。它们负责从传感器采集数据，执行控制指令，并将数据传输至中央站点。PLC更适用于室内、工厂环境，而RTU则更适应恶劣的室外环境，并具备更强的远程通信能力。

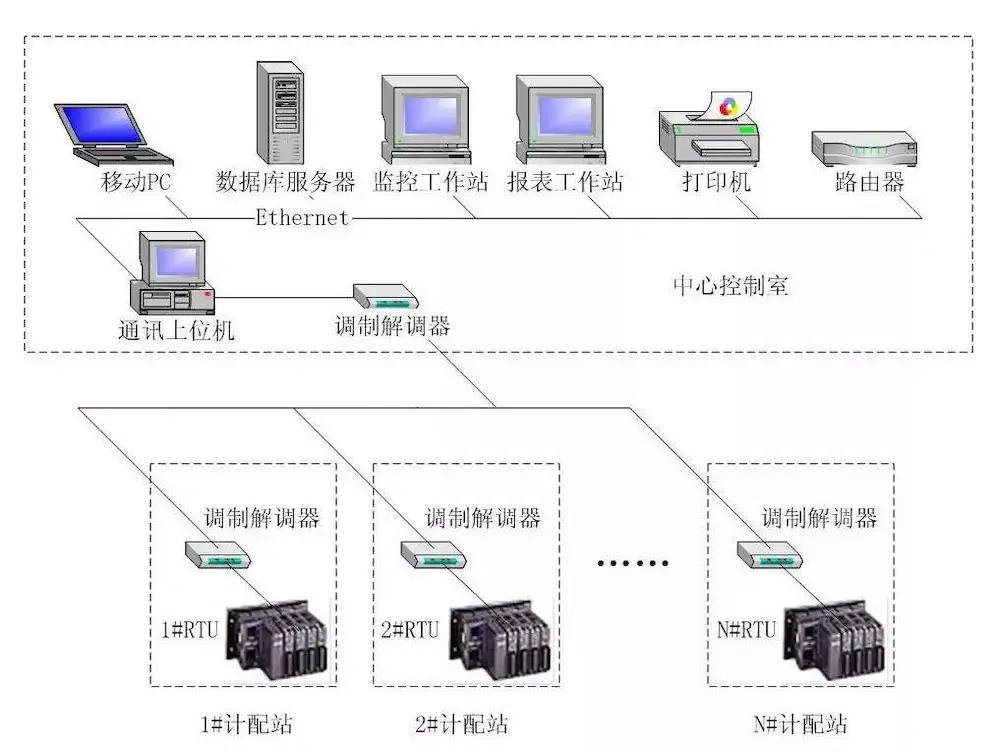

通信网络

通信网络是连接中央站点和远程站点的桥梁，负责数据传输。通信方式包括有线（如光纤、双绞线）和无线（如无线电波、Wi-Fi、卫星）。常见的通信协议有Modbus、DNP3、Profibus、OPC等，以确保不同厂商设备间的互操作性。

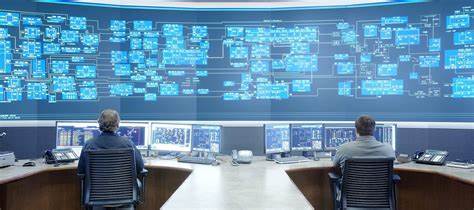

中央站点/主站（MTU）

系统的核心，通常由一台或多台服务器组成，负责数据处理、控制指令下发和显示操作界面。它接收来自RTU/PLC的数据，进行处理、存储，并为操作员提供图形用户界面（GUI）。

人机界面（HMI）

操作员与SCADA系统交互的界面，用于查看实时数据、监控设备状态、接收报警信息并发出控制命令。现代HMI通常具备图形化界面，增强了操作的直观性。

SCADA系统的工作原理与数据流

SCADA系统的工作原理可以概括为“集中控制与分散采集”。其数据流和指令流遵循以下路径：

1. 数据采集：现场传感器采集数据，通过模拟或数字信号传送给PLC或RTU。
2. 数据处理与上传：PLC/RTU处理数据后，通过通信网络（如以太网、Modbus）将数据上传至中央SCADA服务器。
3. 数据分发与显示：SCADA软件处理、分发和显示数据，操作员通过HMI查看实时状态。
4. 指令下发：操作员通过HMI发送控制指令，指令经SCADA服务器、通信网络下达到PLC/RTU，最终控制现场设备（如阀门、泵）。

典型的SCADA架构分为多个层级：从底层的现场设备（0级），到本地控制站（1级，如PLC/RTU），再到监督控制层（2级，主SCADA服务器），以及更上层的制造执行系统（MES，3级）和企业资源规划系统（ERP，4级）。

SCADA系统的主要应用场景

电力行业

应用最广泛、技术最成熟的领域。用于电网调度、变电站自动化、远程抄表、故障定位、负荷管理等，是能量管理系统（EMS）的核心子系统。

石油与天然气

监控油田、管道、炼油厂的运行状态，用于管道监控、泄漏检测、远程输运管理，确保生产安全和高效。

水处理行业

监控水质、水量及处理设备的运行状态，用于泵站控制、化学品投加控制，确保水质达标并优化处理过程。

交通运输

广泛应用于交通信号控制、地铁电力调节、轨道监控、铁路供电调度等，提高交通运输的效率和安全性。

制造业与市政设施

帮助自动化生产线实现实时监控、数据采集和生产调度，同时应用于智慧市政、城市供水、供热、环境监测等领域。

SCADA系统的价值与优势

• 提高生产效率：通过实时监控和优化生产流程，降低能耗，提高生产效率。
• 增强安全性与可靠性：通过实时报警和远程控制功能，减少人为错误，快速诊断系统故障。
• 降低维护成本：通过实时监控和历史数据分析，帮助预测设备故障，实现预测性维护，减少停机时间。
• 提升决策能力：提供完整、实时的数据，帮助操作员和管理者正确掌握系统运行状态，加快决策速度。
• 实现远程管理：允许操作员在远程位置监控和控制分散的资产，实现“无人值守”或少人值守，节省人力成本。

常见误区澄清

误区一：SCADA等同于HMI

事实：HMI是SCADA系统的一个组成部分，用于人机交互。SCADA是一个更广泛的系统，包含HMI、PLC/RTU、通信网络、服务器等多个软硬件组件。

误区二：SCADA与DCS完全相同

事实：DCS（分布式控制系统）主要用于控制精度高、测控点集中的流程工业，其体系结构更成熟。SCADA则用于测控点分布广泛的生产过程，更侧重于数据采集和远程监控。

误区三：SCADA系统只能用于大型企业

事实：SCADA系统的规模可大可小，其控制器配置灵活，可以根据I/O点数选择相应设备，对于点数较少的系统，成本相对可控。

误区四：SCADA系统是封闭的、专有的

事实：现代SCADA系统已向开放、分布式、基于标准的方向发展，支持多种通信协议和第三方系统集成。

如何选择合适的SCADA系统

根据应用场景选择

对于监控点分布较广、现场无人或少人值守的场景（如油田、长输管线），优先考虑SCADA系统。对于控制精度要求高、测控点集中的流程工业（如炼油、化工），优先考虑DCS系统。

评估系统规模与点数

根据I/O点数的多少选择控制器。对于点数较少的系统，SCADA系统的成本可能低于DCS。

考虑开放性与集成能力

选择支持主流通信协议（如Modbus、OPC UA）和标准接口的系统，以便于与现有设备及未来系统（如MES、ERP）集成。

关注安全性与可靠性

评估系统的网络安全措施（如加密、访问控制）、冗余架构（如双服务器热备）以及是否符合行业安全标准。

考察软件平台与生态

选择功能强大、易于开发、可视化效果好的SCADA软件平台。考虑平台是否支持Web访问、移动端应用、云部署以及是否具备良好的可扩展性。

结论

SCADA系统作为工业自动化的核心基础设施，通过“集中控制、分散采集”的架构，实现了对分散设备的远程监控与数据管理。从电力到水处理，从石油到交通运输，SCADA系统在各行各业发挥着不可替代的作用。随着物联网、云计算和人工智能技术的发展，SCADA系统正从“被动监控”向“自主决策”转型，成为工业4.0时代的关键技术支撑。

FAQ

Q1: SCADA的全称是什么？

A: SCADA的全称是Supervisory Control and Data Acquisition，中文意为“数据采集与监视控制系统”。

Q2: SCADA系统主要由哪些部分组成？

A: 主要由现场设备与传感器、远程终端单元（RTU）/可编程逻辑控制器（PLC）、通信网络、中央站点（主站/服务器）和人机界面（HMI）等部分组成。

Q3: SCADA和HMI有什么区别？

A: HMI（人机界面）是操作员与机器交互的界面，是SCADA系统的一个组成部分。SCADA是一个更全面的系统，包含HMI、PLC/RTU、通信网络等。

Q4: SCADA和DCS有什么区别？

A: DCS（分布式控制系统）主要用于控制精度高、测控点集中的流程工业，其体系结构更成熟。SCADA则用于测控点分布广泛、现场无人值守的场景，更侧重于数据采集和远程监控。

Q5: SCADA系统主要应用在哪些行业？

A: 广泛应用于电力、石油天然气、水处理、交通运输、制造业、市政设施等多个行业。

Q6: SCADA系统有哪些主要功能？

A: 主要功能包括：实时数据采集与监控、数据存储与历史数据分析、报警与事件管理、自动化控制与远程操作、优化与调度等。

Q7: 什么是Web SCADA？

A: Web SCADA是基于Web技术的监控与数据采集系统，它提供了一个基于浏览器访问的监控界面，支持可视化数据采集、处理和控制。

Q8: SCADA系统经历了哪几代发展？

A: 经历了四代：第一代是单片式（基于专用计算机），第二代是分布式（基于通用计算机），第三代是联网式（基于开放标准），第四代是物联网SCADA（集成IoT、云计算、大数据）。
