模态分析是什么意思？揭示结构固有振动特性的核心技术全解析

模态分析的核心概念：从“听诊”到“体检”

想象一下，医生用听诊器听心跳来判断健康状况——模态分析就是工程师给结构做“全身振动检查”的技术。它研究的是结构在不受外力干扰时，自身“喜欢”以什么频率振动、以什么形态摆动，以及这种振动会持续多久才停下来。

从数学角度看，模态分析的本质是求解结构动力学方程的特征值问题。通过将复杂的多自由度系统方程转化为一组独立的单自由度方程，工程师可以清晰地看到结构的“振动指纹”。这套指纹由三个关键参数组成：

• 固有频率（模态频率）：结构自由振动的“自然节奏”，好比秋千的固有摆动频率
• 模态振型：在特定频率下，结构各部分的相对位移比例，描述的是“怎么晃”
• 阻尼比：衡量振动能量耗散快慢的指标，决定共振时的振幅大小

模态分析如何工作？从方程到答案的旅程

理论基础：自由振动方程

模态分析的核心是求解无阻尼自由振动方程。工程师假设结构在做简谐运动（类似钟摆的规律摆动），代入方程后，原本复杂的微分方程组就转化为一个标准的特征值问题。

特征值求解：找到结构的“振动密码”

求解特征方程会得到一系列特征值，每个特征值开方后得到固有圆周频率，再除以2π就得到我们熟悉的固有频率（单位：赫兹）。每个特征值对应的特征向量，就是该频率下的振型。

模态叠加原理：化繁为简的智慧

实际结构的振动响应非常复杂，但模态分析提供了一种巧妙思路：任何复杂振动都可以看作是各阶模态（单自由度系统）响应的线性叠加。就像音乐中的和弦由多个单音组成，结构的振动也是由各阶模态“合成”的。

频率与质量、刚度的关系

一个重要的工程直觉是：固有频率的平方与结构刚度成正比，与质量成反比（ω² ∝ K/M）。这意味着增加刚度会提高频率，增加质量会降低频率——这是工程师优化结构动态特性的基本依据。

模态分析的主要类型与选择

按获取方式分类

按研究对象分类

• 结构模态：研究固体结构的振动特性，如桥梁、车架
• 声学模态（声腔模态）：研究封闭空间内空气的振动特性，如车厢、音箱

干模态与湿模态

• 干模态：不考虑周围介质（如空气、水）的影响，是理想化分析
• 湿模态：考虑流体介质的阻尼作用，更真实反映水下管道、油箱等结构的行为。通常湿模态的固有频率会低于干模态。

模态分析的应用场景：从设计到运维的全周期价值

1. 结构动态设计与优化

在新产品设计阶段，模态分析可以预测结构的固有频率，帮助工程师避开外部激励频率（如发动机转速、风载荷频率），从根本上防止共振破坏。

2. 故障诊断与健康监测

通过定期监测结构的模态参数变化（如频率下降），可以判断是否出现裂纹、松动等损伤。桥梁、风力发电机等大型结构常采用这种方法进行健康评估。

3. 噪声控制

识别出辐射噪声的“优势模态”后，工程师可以通过修改结构设计来抑制这些模态，从而降低产品噪声。汽车NVH（噪声、振动与平顺性）优化就是典型应用。

4. 模型修正

用试验模态分析的结果修正有限元模型，使仿真更贴近实际，提高后续分析的可靠性。

5. 载荷识别

通过测量结构的振动响应，反向推算其所承受的动态载荷——这对于无法直接测量载荷的场景（如火箭发射）尤为重要。

模态分析的常见误区与避坑指南

误区一：振型云图代表实际变形

这是最常见的误解。模态分析得到的振型云图只显示各点振动的相对比例，而非实际位移大小。红色区域表示该点振动幅度相对较大，但数值本身没有物理意义。

误区二：模态结果可直接用于强度计算

模态计算得到的应力结果仅作为振型的参考，不能直接用于强度或刚度校核。强度分析需要结合谐响应分析或瞬态动力学分析。

误区三：模态分析必须添加约束

约束会影响刚度矩阵，但模态分析也可以不添加约束进行自由模态分析（如分析飞行中的火箭）。约束条件的选择取决于实际工况。

误区四：模态阶数越多越好

并非所有模态对响应的贡献都相同。高阶模态影响较小，计算过多阶数会浪费资源。通常只需关注对运动起主导作用的前几阶模态。

误区五：结果精度完全取决于软件

软件只是工具，结果精度主要取决于工程师对结构设计的理解、模型简化、网格划分和边界条件设置。

如何选择模态分析软件与参数？

软件选择

通用有限元分析软件如Ansys、Abaqus、Nastran等均可进行模态分析。选择哪种软件主要取决于工程师的熟悉程度和项目需求，Nastran在工程库方面略有优势。

模态阶数选择标准

1. 首要标准：覆盖激励频率范围的上限，并留出20%-50%的裕量
2. 次要标准：确保每个主自由度方向（X/Y/Z）的累积模态参与质量≥80%-90%
3. 工程经验：结构越复杂，需要的模态阶数越多。简单塔架可能只需前10-20阶，复杂电子设备可能需要上千阶

试验方法选择

• 锤击法：适用于简单结构或初步测试，操作简便

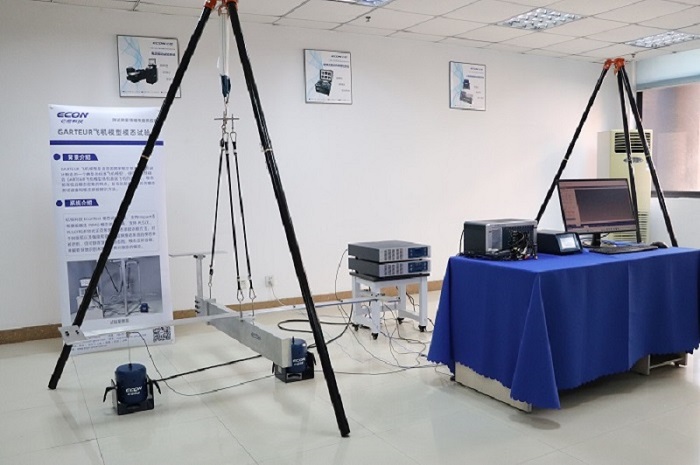

• 激振器法（MIMO）：适用于大型或复杂结构，激励更可控
• 工作模态分析（OMA）：适用于桥梁、建筑等无法人工激励的大型结构，仅在工作状态下采集响应数据

结论

模态分析是结构动力学领域的基础工具，它通过揭示结构的固有频率、振型和阻尼比，为工程师提供了一份完整的“振动体检报告”。从设计阶段的共振预防，到运维阶段的故障诊断，这项技术贯穿产品全生命周期。理解其核心原理、避开常见误区、合理选择参数，是发挥模态分析价值的关键。

FAQ

问：模态分析是干什么的？

答：模态分析是研究结构固有振动特性（固有频率、振型、阻尼比）的技术，主要用于预测和避免共振，指导结构动态设计和故障诊断。

问：模态分析中的“阶”是什么意思？

答：“阶”对应着结构的固有频率。第一阶是最低的固有频率，第二阶是第二低的，以此类推。每一阶都对应一个特定的振型。理论上结构有无穷多阶模态，但通常只有前几阶对振动起主导作用。

问：模态分析需要施加外力吗？

答：计算模态分析（有限元法）不需要施加外力，它求解的是结构在自由振动下的特性。而试验模态分析则需要人为施加已知的激励力（如锤击）来激发结构的振动。

问：模态分析的结果（振型云图）代表结构的实际变形吗？

答：不代表。振型云图显示的是结构在某一固有频率下各点振动的相对比例关系，而不是实际的位移大小。它主要用于理解结构的振动形态。

问：干模态和湿模态有什么区别？

答：干模态不考虑阻尼和周围介质（如流体）的影响，是理想化分析。湿模态则考虑了结构周围介质的阻尼作用，能更真实地反映结构在实际环境（如水下、油箱内）中的动态行为。通常，湿模态的固有频率会低于干模态。

问：模态分析应该计算多少阶才够？

答：没有固定数字。主要依据三个标准：1）覆盖所有可能的激励频率范围；2）确保各方向的累积模态参与质量达到80%-90%以上；3）根据工程经验判断，结构越复杂，所需阶数越多。

问：模态分析能直接用于强度校核吗？

答：不能。模态分析得到的应力结果仅作为振型的参考，不能直接用于强度或刚度计算。强度校核需要结合其他动力学分析，如谐响应分析或瞬态动力学分析。
