倾斜摄影测量是什么意思？多角度实景三维建模技术及其应用全解析

倾斜摄影测量是一种通过多台传感器从垂直和多个倾斜角度同步采集影像，快速获取地物全方位三维信息的技术。它突破了传统垂直摄影的局限，能生成高精度、真实纹理的实景三维模型，广泛应用于智慧城市、测绘、工程建设和应急救灾等领域。本文将从定义、原理、应用、选型及常见误区等方面，为您全面解读这项技术。

倾斜摄影测量的核心定义与技术本质

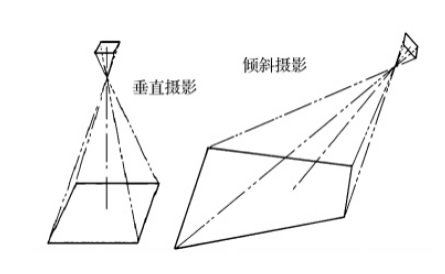

倾斜摄影测量，顾名思义，是一种利用相机从不同角度（包括垂直和倾斜）拍摄地表物体的摄影测量技术。其核心在于通过多台传感器（通常为五镜头相机阵列）同步采集影像，模拟人眼从多个方向观察物体的方式，同时捕捉地物的顶部和侧面纹理信息。这种技术区别于传统仅从正上方拍摄的垂直摄影，能提供更全面、真实的地物形态。

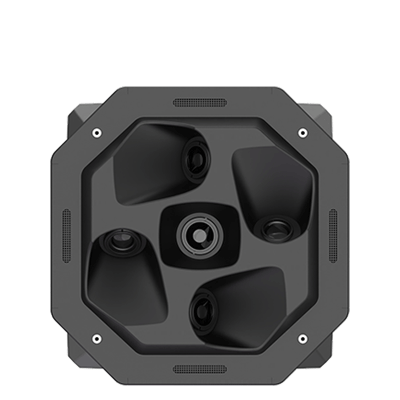

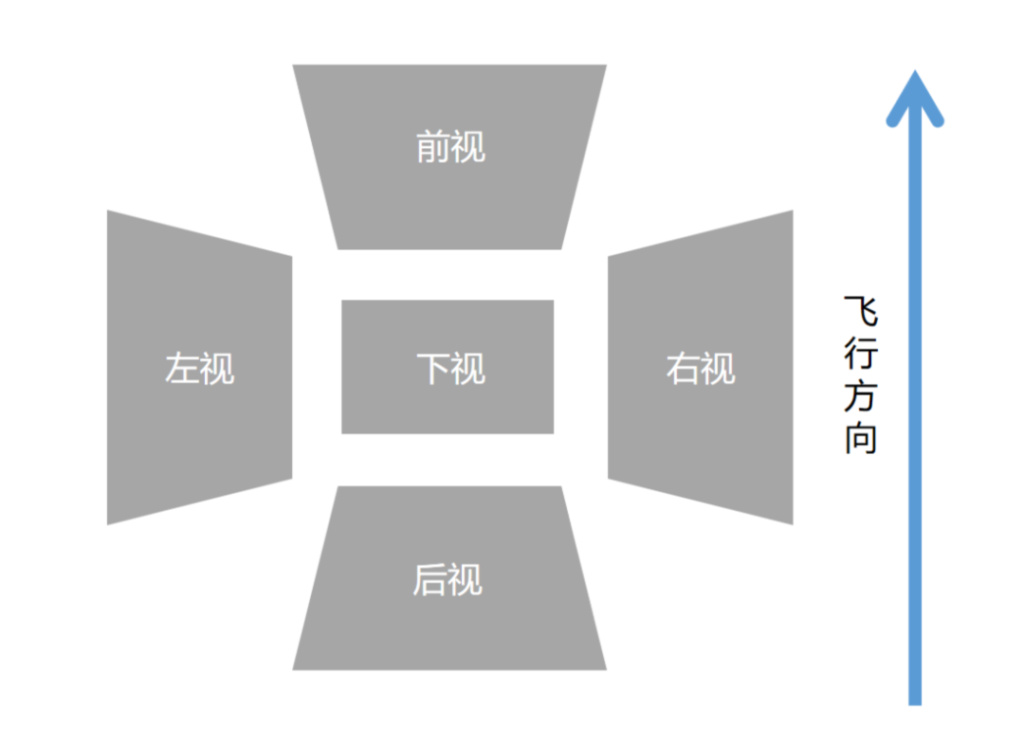

从技术本质来看，倾斜摄影测量通过“一正四倾”的硬件布局——一个垂直镜头和四个分别朝向前、后、左、右方向的倾斜镜头——在一次飞行中获取多视角影像。这些影像经过专业软件处理，可自动生成高精度的实景三维模型。

倾斜摄影测量的工作原理

多角度同步采集与航线规划

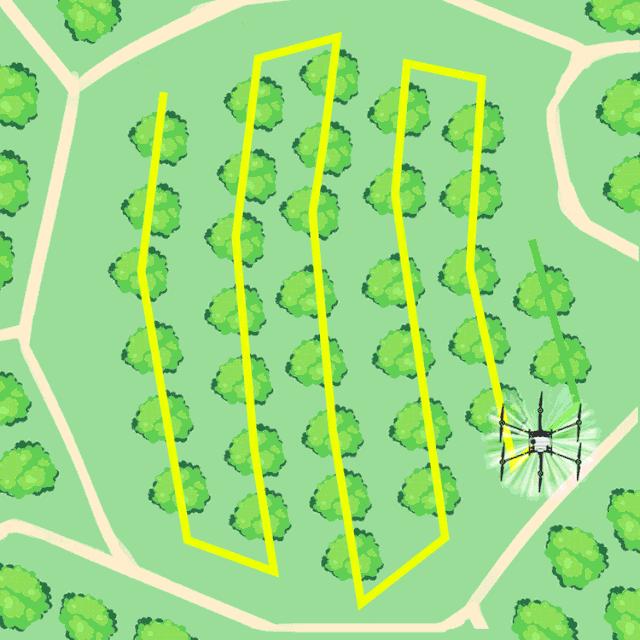

倾斜摄影测量的数据采集依赖于科学的航线规划。无人机按预设航线飞行时，五个镜头在不同点位同步拍摄，从五个角度捕捉同一目标物的影像。这种多角度采集方式确保了地物顶部和侧面的信息都能被完整记录。

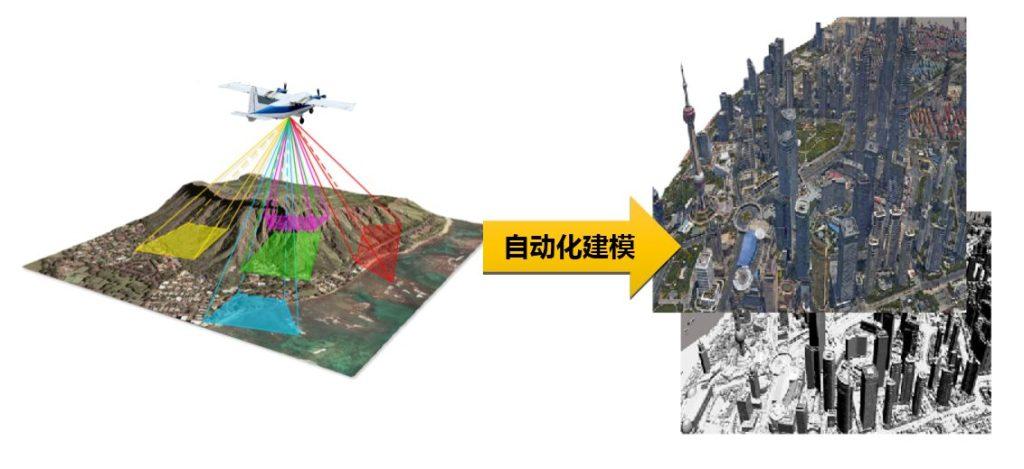

计算机视觉与三维重建流程

采集到的多视角影像通过计算机视觉算法进行处理。核心步骤包括：
- 运动恢复结构：自动识别不同照片间的同名点，解算每张照片的空间位置和姿态。
- 多视图立体匹配：生成密集点云，构建三角网表面模型。
- 纹理映射：将原始照片的真实纹理自动映射到模型上，输出高精度的实景三维模型。

倾斜摄影测量的主要应用场景

智慧城市与数字孪生

在智慧城市建设中，倾斜摄影测量是构建城市三维底图的关键技术。它能为城市规划、管理、应急指挥和公共安全提供高精度的实景三维数据，支撑数字孪生城市的构建。

测绘与地理信息更新

倾斜摄影测量可快速生产大范围高精度的数字表面模型和数字正射影像图，大幅提升基础地理信息数据的更新效率。相比传统测绘，它减少了外业工作量，且精度可达厘米级。

工程建设与BIM结合

在工程建设领域，倾斜摄影测量辅助工程规划设计、土石方量计算、施工进度监测和竣工测量。与BIM技术结合，可实现工程全生命周期的数字化管理。

应急救灾与文物保护

应急救灾中，倾斜摄影测量可快速获取灾区三维实景，评估灾情并规划救援路线。在文物保护方面，它用于古建筑的三维数字化存档，为修复和研究提供精确数据。

如何选择倾斜摄影测量系统

硬件选型

选择倾斜摄影测量系统时，应优先考虑搭载五镜头倾斜相机阵列的硬件。确保具备“一正四倾”的布局，这是区别于传统单镜头航摄的核心标识。若项目对精度要求高，应选择配备高精度POS系统（GPS+IMU）的无人机和相机组合。

软件选型

需选用专业的实景三维建模软件，如ContextCapture、Pix4D、PhotoScan/Metashape等。这些软件具备空中三角测量、密集点云生成和纹理映射等核心功能，能高效处理多视角影像数据。

常见误区澄清

• 误区一：将“倾斜”一词等同于技术本身。实际上，“倾斜”在汉语中可指物体歪斜、行为邪僻等，而倾斜摄影测量只是其在科学工程领域的一个具体应用。
• 误区二：认为倾斜摄影是单次拍摄完成。实际上，其多视角影像采集依赖于科学的航线规划机制，是飞行器在不同点位多次拍摄的结果。
• 误区三：混淆倾斜摄影与普通航拍。倾斜摄影的核心在于其“一正四倾”的硬件布局和后续的计算机三维重建流程，而不仅仅是多角度拍照。

结论

倾斜摄影测量通过多角度同步采集和计算机视觉处理，实现了高效、真实、高精度的三维建模。它在智慧城市、测绘、工程建设、应急救灾等领域发挥着不可替代的作用。随着硬件和软件的持续进步，这项技术将在更多场景中释放潜力，推动三维数据采集与应用的普及。

FAQ

问：倾斜摄影测量和普通航拍照片有什么区别？

答：普通航拍通常只从垂直或单一角度拍摄，而倾斜摄影测量使用“一正四倾”的五镜头相机，从五个角度同步采集影像，并通过专业软件进行三维重建，生成带有真实纹理的、可量测的实景三维模型。

问：倾斜摄影测量生成的模型精度如何？

答：结合高精度POS数据和专业处理算法，倾斜摄影测量可以获得厘米级精度的三维模型和地理坐标。

问：倾斜摄影测量主要应用在哪些领域？

答：应用非常广泛，包括但不限于智慧城市建设、测绘与地理信息更新、工程建设、应急救灾、文物保护、电力巡检、农林资源调查等。

问：为什么叫“倾斜”摄影测量？

答：因为其相机光轴与垂直方向呈一定角度（通常在30°到60°之间）进行拍摄，这种物理姿态被称为“倾斜”。
