点云数据是什么意思？三维空间数字化的核心技术与应用全景解析

点云数据的基本概念：从离散点到三维世界

什么是点云数据？

点云数据（Point Cloud Data）本质上是一组在三维空间中分布的离散点，每个点都包含精确的空间位置信息，通常用笛卡尔坐标（X， Y, Z）表示。这些点共同勾勒出物体或场景的表面形态，当点足够密集时，从远处看就像是一个连续的三维表面。

想象一下，用无数微小的点来描绘一尊雕塑——每个点都记录着雕塑表面某一点的位置，所有点合在一起就构成了雕塑的完整形状。这就是点云数据的基本思想：将现实世界“原子化”，通过高精度的点云还原真实场景。

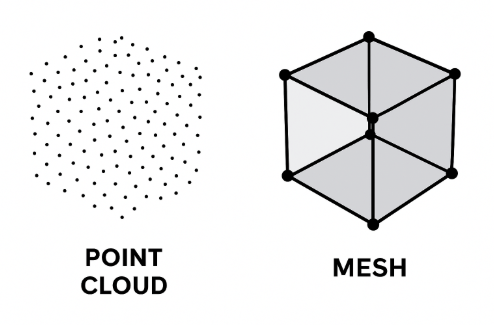

点云与三维模型的本质区别

很多人容易将点云与三维模型（网格模型）混淆，这是最常见的认知误区。两者的核心区别在于：

• 点云是“原始的空间数据”，点与点之间没有逻辑连接关系，是离散的、非结构化的数据集合。
• 网格模型（Mesh） 是“加工后的可视化模型”，由顶点、边和面构成连续的表面，具有拓扑结构。

简单来说，点云就像一堆散落的珍珠，而网格模型是把这些珍珠用线串起来的项链。点云需要经过表面重建等处理才能转化为可直接用于渲染、分析的三维模型。

点云数据的三大核心特征

点云数据具有三个显著特征，理解这些特征对于后续处理和应用至关重要：

• 无序性：点的排列顺序不影响整体结构，无论点如何排列，描述的都是同一个物体。
• 稀疏性：距离越远的物体，其表面上的点越稀疏，导致细节丢失。
• 非结构化：点云没有网格或像素结构，每个点都是独立的，点与点之间缺乏明确的邻接关系。

点云数据的核心组成：每个点携带哪些信息？

一个点云中的点不仅仅是空间坐标，还可以包含丰富的附加属性，使其成为多维度的数据载体。

几何信息（XYZ坐标）

这是点云最基本的组成部分，每个点都包含其在三维空间中的精确位置。坐标精度直接决定了点云的质量，高端激光雷达的测量精度可达毫米级甚至亚毫米级。

颜色信息（RGB）

通过相机获取彩色影像，将对应像素的颜色信息赋予点云中的点，使点云带有真实的色彩。彩色点云在文化遗产保护、实景三维建模等领域尤为重要，能够呈现物体的真实外观。

强度信息（Intensity）

强度值由激光扫描仪接收装置采集，反映目标物体表面对激光的回波强度。强度与物体的材质、粗糙度、颜色以及激光入射角有关，可用于区分不同物体。例如，在道路扫描中，路面标线的强度值通常高于普通路面，从而可以自动识别车道线。

法向量（Normal Vector）

法向量描述点所在局部表面的朝向，它不是点云的固有属性，而是通过计算邻近点拟合的局部平面推导出来的。法向量增强了点云的几何表达能力，在三维重建、特征提取等任务中发挥关键作用。

其他属性

根据应用需求，点云还可以包含分类值（如标识该点属于建筑、植被还是地面）、时间戳、深度值、分割结果等信息。

点云数据的工作原理：从采集到应用的全流程

数据获取：三大主流技术路线

点云数据的获取主要依赖以下三种技术：

激光雷达（LiDAR）

激光雷达通过发射激光脉冲并测量其反射回来的时间（飞行时间法，TOF）来计算距离，从而获取物体表面点的三维坐标。根据搭载平台不同，可分为：

• 机载LiDAR：搭载于无人机或有人机，用于大范围地形测绘、城市建模。
• 车载LiDAR：安装在车辆上，用于道路环境感知和高精地图构建。
• 架站式LiDAR：固定在三脚架上，用于高精度、小范围场景扫描，如文物、工业零件。

结构光扫描

投射特定图案（如光栅）到物体表面，通过相机捕捉图案的变形来计算物体表面的三维坐标。这种技术精度高，适合近距离扫描，常用于工业检测和人体扫描。

摄影测量/立体视觉

使用两个或多个相机从不同角度拍摄同一物体，通过图像匹配和三角测量计算点的三维坐标。这种方法成本较低，但精度和速度受光照条件影响较大。

数据处理：点云从“毛坯”到“成品”

获取原始点云后，通常需要经过一系列处理才能满足应用需求：

预处理

包括去噪（剔除噪声点）、下采样（减少数据量以提高处理效率）、滤波等操作，消除错误和冗余信息。

配准

将不同视角或不同时间获取的多帧点云数据对齐到同一坐标系下，拼接成完整的场景。这是点云处理中的关键步骤，直接影响最终模型的完整性。

特征提取与分割

从点云中提取几何特征（如法向量、曲率），并根据语义类别（如道路、建筑、植被）或实例（如单个车辆）将点云划分为不同子集。

三维重建

基于处理后的点云数据，通过表面重建算法生成连续的网格模型或曲面模型，使其可用于可视化、仿真等应用。

点云数据的核心应用：赋能千行百业

自动驾驶与环境感知

点云数据是自动驾驶环境感知的核心。车载激光雷达生成的点云用于实时检测车辆、行人、障碍物，并构建高精地图，为路径规划和决策提供关键信息。点云不受光线影响，白天黑夜均可使用，弥补了传统视觉感知的不足。

测绘与实景三维建设

点云技术彻底改变了传统测绘方式。通过机载LiDAR可以快速获取大面积地形数据，生成数字高程模型（DEM）、等高线等，用于城市规划、资源勘探、地形测量。相比传统测量，效率提升数倍甚至数十倍。

建筑工程与BIM

在建筑领域，点云用于竣工建筑实景采集，与设计BIM模型对比检测施工误差，辅助建筑数字化管理与维护。例如，通过扫描已建成的管道系统，与设计图纸对比，快速发现偏差。

文化遗产保护

点云技术为文化遗产保护提供了前所未有的手段。对古建筑、文物（如敦煌莫高窟、三星堆青铜器）进行高精度扫描，可实现毫米级纹理还原与永久数字化存档，为修复、研究和展示提供精确数据。

工业制造与检测

在工业领域，点云用于构建数字孪生工厂，进行高精度（可达0.01mm）工业质量检测，如发动机缸体划痕识别，以及逆向工程——通过扫描现有零件生成CAD模型。

机器人导航

点云为机器人提供环境感知与定位能力，实现避障和路径规划。在仓储物流、巡检等场景中，机器人通过实时点云数据理解周围环境，自主完成工作任务。

智慧城市管理

点云是构建城市三维数字模型的基础，用于通视分析、城市景观设计、交通监控、电力线巡检等，助力城市精细化管理。

如何选择点云采集设备与软件？

根据应用场景选择采集设备

不同场景对点云的精度、范围和采集效率要求不同，选择合适的设备至关重要：

• 高精度、小范围场景（如文物、工业零件）：选择架站式三维激光扫描仪，精度高，点云质量好。
• 大范围、室外场景（如城市测绘、地形测量）：选择机载LiDAR（无人机或有人机搭载）。
• 道路、带状场景（如公路、铁路资产管理）：选择车载移动测量系统。
• 室内、地下空间、复杂环境（如建筑内部、隧道）：选择背包式或手持式SLAM扫描仪，方便灵活，无需测站配准。
• 消费级、快速原型（如游戏、VR）：可选择深度相机（如Kinect、RealSense）或摄影测量（多视角图像重建）。

根据数据处理需求选择软件

• 开源/免费软件：CloudCompare（点云配准、分割、滤波）、MeshLab（网格处理）、PCL（点云库，编程框架）。
• 商业软件：ContextCapture（实景建模）、Trimble RealWorks（点云后处理）、Geomagic Design X（逆向工程）、PolyWorks（工业计量）。
• 平台服务：部分厂商提供一站式点云存储、管理、编辑和应用云平台，降低使用门槛。

结论

点云数据作为连接物理世界与数字世界的桥梁，正在深刻改变我们感知、理解和改造世界的方式。从自动驾驶到文物保护，从工业检测到智慧城市，点云技术已经渗透到众多领域，成为数字孪生、人工智能等前沿技术的重要基石。

随着采集设备的轻量化、智能化以及处理算法的不断进步，点云数据的应用门槛正在降低，未来将有更多行业受益于这一技术。理解点云数据的基本概念、核心组成和应用场景，是把握三维数字化时代机遇的第一步。

FAQ

问：点云数据和照片有什么区别？

答：照片是二维平面上的像素值集合，缺乏深度信息；而点云是三维空间中的坐标点集合，能精确记录物体在三维空间中的位置和形状。照片只能看到物体的外观，点云则能测量物体的尺寸和空间关系。

问：点云数据文件通常是什么格式？

答：常见的格式包括LAS/LAZ（激光雷达标准格式）、PCD（PCL库专用格式）、PLY、OBJ、XYZ、E57等。LAS格式是行业标准，支持存储多种属性信息。

问：点云数据量很大，如何高效处理？

答：可以通过下采样（降采样）减少数据量，使用KD-tree或Octree等数据结构进行空间索引，以及采用LOD（金字塔）技术进行分层渲染。对于大规模点云，建议使用专业软件或云计算平台处理。

问：点云数据在自动驾驶中扮演什么角色？

答：它是自动驾驶环境感知的核心。车载激光雷达生成的点云数据用于实时检测车辆、行人、障碍物，并构建高精地图，为路径规划和决策提供关键信息。点云不受光线影响，是自动驾驶系统不可或缺的传感器数据。

问：点云数据可以用于哪些深度学习任务？

答：主要用于三维目标检测、点云语义/实例分割、三维形状分类、点云补全等任务。代表性模型有PointNet、PointNet++等，这些模型能够直接从点云中学习特征，无需转换为网格或体素。

问：处理点云数据需要哪些技术？

答：主要涉及计算机视觉和计算机图形学技术，包括点云滤波、配准、分割、特征提取、三维重建、目标检测与识别等。掌握这些技术需要一定的数学基础和编程能力。
